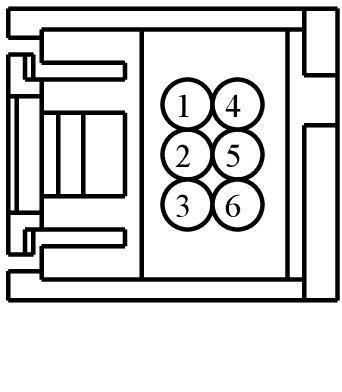

Connector End View (C2195) - IGNITION SWITCH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2195 | IGNITION SWITCH | GY | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CDC35 (BU-WH) | 22 | SWITCH - IGNITION # START | 3F2T-14474-SA | ||||
| 2 | CPK36 (VT-BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | 3F2T-14474-SA | ||||
| 3 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 3F2T-14474-SA | ||||
| 4 | SBP20 (GN-RD) | 22 | FUSE - 20 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 5 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 3F2T-14474-SA | ||||
| 6 | CPK35 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + | 3F2T-14474-SA | ||||

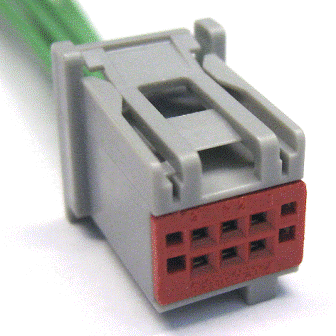

Available Pigtail Kits
Pigtail Kit Part Number WPT-923
Service Part Number:
8U2Z-14S411-XA
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Module - Adjustable Pedal Memory
- Module - Driver Door
- Radio
- Switch - Traction Control
