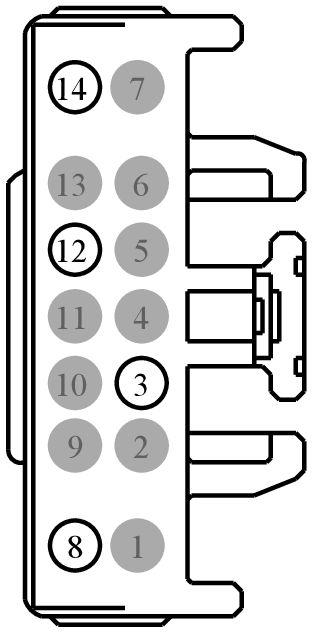

Connector End View (C2142) - TRAILER BRAKE CONTROL MODULE (TBM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2142 | TRAILER BRAKE CONTROL MODULE (TBM) | LT GY | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-MAB | Not Available | |
| AU5T-14474-DA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | GD233 (BK-GN) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | AU5T-14474-DA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | SBB42 (YE-RD) | 12 | FUSE - 42 OR CIRCUIT BREAKER | DU5T-14474-MAB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | CCB61 (GY-OG) | 22 | CTRL MOD. - BRAKE ON/OFF (BOO) SWITCH | AU5T-14474-DA | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | CAT19 (BU) | 12 | CTRL MOD. - TRAILER TOW # BRAKES | DU5T-14474-MAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-955
Service Part Number:
3U2Z-14S411-BJAC
Gauge:
12 14 16
Pin material:
Tin & Silver
Cavities:
14
Vehicle Uses:
- Connector - Inline
