Connector End View (C2139) - KEY RELEASE INTERLOCK ACTUATOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2139 | KEY RELEASE INTERLOCK ACTUATOR | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| CU5T-14474-EB | DU2Z-14474-CA | 0.64 |
| DU5T-14474-TAB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP20 (GN-RD) | 20 | FUSE - 20 OR CIRCUIT BREAKER | CU5T-14474-EB | ||||
| 2 | CDC26 (GY-OG) | 22 | RELAY - STARTER INHIBIT | DU5T-14474-TAB | ||||

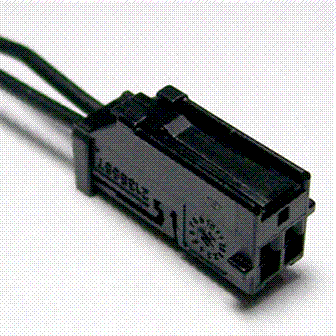

Available Pigtail Kits
Pigtail Kit Part Number WPT-1412
Service Part Number:
EU2Z-14S411-TA
Gauge:
20
Pin material:
Tin
Cavities:
2
Vehicle Uses:
- Mirror - Vanity
- Sensor - A/C Evaporator Temperature
