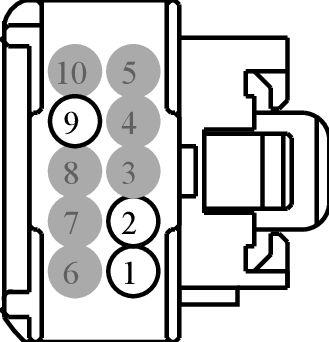

Connector End View (C2009) - AUDIO CONTROL PANEL
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2009 | AUDIO CONTROL PANEL | BK | 14C210/14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 3F2T-14474-SA | ||||
| 2 | VMC49 (VT-GY) | 22 | CTRL MOD. - INTEGRATED CONTROL PANEL LIN BUS | 3F2T-14474-SA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | SBP15 (WH-RD) | 22 | FUSE - 15 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 10 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1083
Service Part Number:
AU2Z-14S411-AHA
Gauge:
18
Pin material:
Silver
Cavities:
10
Vehicle Uses:
- Module - Front Interface
- Switch - Heater A/C Blower (Rear)
