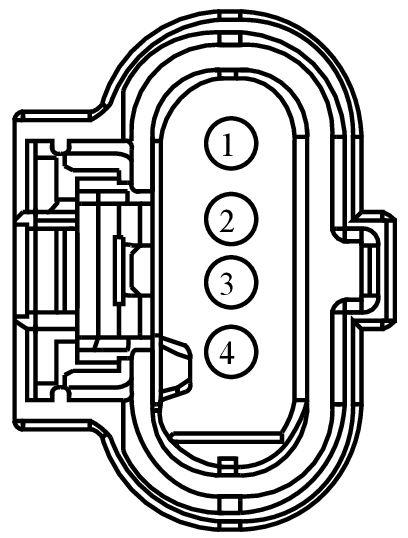

Connector End View (C1989C) - AUXILIARY BATTERY ISOLATOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1989C | AUXILIARY BATTERY ISOLATOR | BK | 14B060 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-DAB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CYE07 (WH-BN) | 20 | BATTERY ISOLATION PWM | EU5T-14474-DAB | ||||
| 2 | CBK03 (GY) | 20 | FUSE - 8 OR CIRCUIT BREAKER | EU5T-14474-DAB | ||||
| 3 | GD132 (BN-VT) | 20 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | EU5T-14474-DAB | ||||
| 4 | VE181 (WH-GN) | 20 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | EU5T-14474-DAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1537
Service Part Number:
JU2Z-14S411-ACA
Gauge:
18
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Module - Differential Oil Temperature
- Module - Particulate Matter Bank Sensor
- Module - Reductant Quality
- Noise Generator
- Sensor - Fuel Rail Pressure and Temperature
- Sensor - Manifold Pressure/Intake Temperature
- Sensor - Turbo Intake Pressure/Temperature
- Valve - Active Exhaust Solenoid
