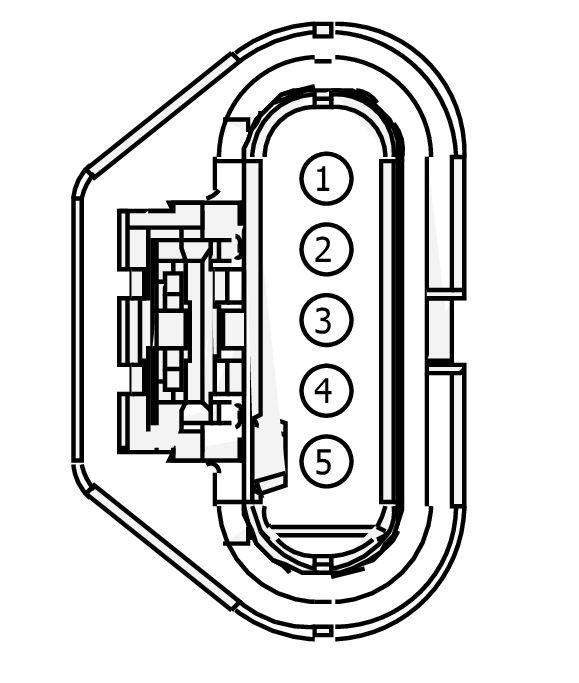

Connector End View (C1968) - FRONT ACTIVE AIR DAM (AAD) ACTUATOR RH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1968 | FRONT ACTIVE AIR DAM (AAD) ACTUATOR RH | BK | 15K867 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-DAB | Not Available | |
| EU5T-14474-EAB | KU2Z-14474-CA | 1.20 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD131 (BK-GY) | 20 | GROUND - HEADLAMP PANEL/GOR RIGHT | EU5T-14474-DAB | ||||
| 2 | VE181 (WH-GN) | 20 | CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 | EU5T-14474-DAB | ||||
| 3 | CBK03 (GY) | 18 | FUSE - 8 OR CIRCUIT BREAKER | EU5T-14474-EAB | ||||
| 4 | CE324 (BN-BU) | 20 | CTRL MOD. - AIR DAM ACTUATOR (DEPLOY) | EU5T-14474-DAB | ||||
| 5 | CE323 (GN) | 20 | CTRL MOD. - AIR DAM ACTUATOR (STOW) | EU5T-14474-DAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1504
Service Part Number:
HU2Z-14S411-LA
Gauge:
18
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Actuator - Turbocharger Waste Gate
- Module - NOX Sensor
- Solenoid - EGR Cooler Bypass
- Valve - EGR
