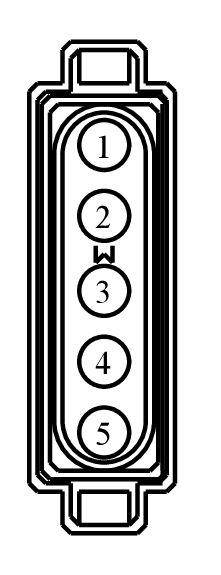

Connector End View (C1736) - TURBOCHARGER ACTUATOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1736 | TURBOCHARGER ACTUATOR | BK | 12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HGA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE431 (WH) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE NOZZLE TURBO MOTOR + | 3M5T-14474-HGA | ||||
| 2 | CE432 (BU) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE NOZZLE TURBO MOTOR - | 3M5T-14474-HGA | ||||
| 3 | RE476 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TURBOCHARGER ACTUATOR | 3M5T-14474-HGA | ||||
| 4 | LE437 (YE) | 20 | CTRL MOD. - POWERTRAIN # TURBO POSITION SENSOR + | 3M5T-14474-HGA | ||||
| 5 | CE476 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # CYLINDER DEACTIVATION-CYLINDER 7 | 3M5T-14474-HGA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1584
Service Part Number:
KU2Z-14S411-DA
Gauge:
14
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Actuator - Turbocharger Waste Gate
