Connector End View (C1689) - BATTERY MONITORING SENSOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1689 | BATTERY MONITORING SENSOR | GY | 14B060 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-DA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VDN03 (GY-VT) | 20 | CTRL MOD. - LIN BUS # 3 | 8U5T-14474-DA | ||||
| 2 | SDC02 (RD) | 20 | BATTERY - # PLUS | 8U5T-14474-DA | ||||

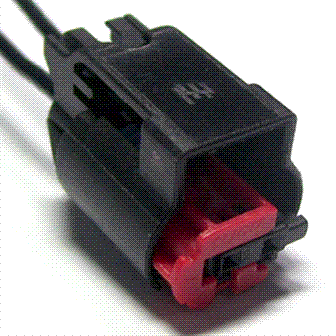

Available Pigtail Kits
Pigtail Kit Part Number WPT-1150
Service Part Number:
AU2Z-14S411-AYA
Gauge:
18
Pin material:
Tin
Cavities:
2
Vehicle Uses:
- Lamp - Reverse
