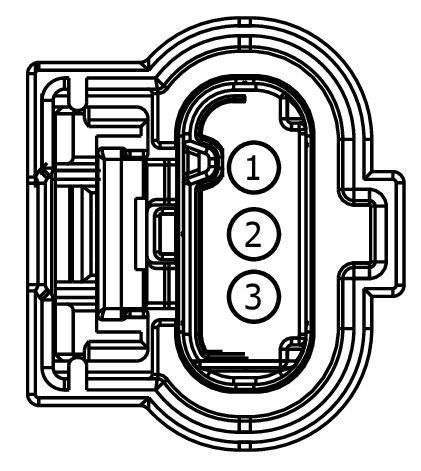

Connector End View (C1590) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1590 | INLINE | BN | 14A00512A581 | See Below | ||||
MALE
Harness
14A005
FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.80 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| F8VB-14474-BA | EU2Z-14474-AB | 2.80 |
| 8U5T-14421-BA | EU2Z-14421-DA | 2.80 |
| 7L7T-14474-EA | EU2Z-14474-AB | 2.80 |
| CU5T-14474-NA | DU2Z-14474-DA | 1.50 |
| CU5T-14421-BA | EU2Z-14421-CA | 1.50 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CAT06 (YE) | 16 | 2L1T-14421-CA | |||
| 2 | CAT09 (GN) | 16 | 2L1T-14421-CA | |||
| 3 | VE702 (BU-WH) | 22 | CU5T-14421-BA | |||
| 4 | RE136 (VT-GN) | 22 | CU5T-14421-BA | |||
| 5 | LE136 (GN-OG) | 22 | CU5T-14421-BA | |||
| 6 | VE701 (YE-OG) | 22 | CU5T-14421-BA | |||
| 7 | LE137 (BU-GY) | 22 | CU5T-14421-BA | |||
| 8 | RE137 (YE-GN) | 22 | CU5T-14421-BA | |||
| 9 | VMF29 (BU) | 22 | BU5T-14421-HA | |||
| 10 | RMP06 (YE-OG) | 22 | BU5T-14421-HA | |||
| 11 | LMP06 (VT-GY) | 22 | BU5T-14421-HA | |||
| 12 | VMF21 (GN-OG) | 22 | BU5T-14421-HA | |||
| 13 | VMF22 (VT-GN) | 22 | BU5T-14421-HA | |||
| 14 | SBB42 (YE-RD) | 12 | 8U5T-14421-BA | |||
| 15 | SBB91 (BU-RD) | 16 | 8U5T-14421-DA | |||
| 16 | SBBA7 (BN-RD) | 12 | 8U5T-14421-BA | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | VX107 (YE-GY) | 22 | BU5T-14421-HA | |||
| 23 | CAT11 (BN) | 20 | BU5T-14421-HA | |||
| 24 | CCB61 (GY-OG) | 22 | BU5T-14421-HA | |||
| 25 | CRW15 (BN-WH) | 22 | BU5T-14421-HA | |||
| 26 | CCB22 (WH-BN) | 22 | BU5T-14421-HA | |||
| 27 | CCB25 (BN) | 22 | BU5T-14421-HA | |||
| 28 | CCB20 (BU-WH) | 22 | BU5T-14421-HA | |||
| 29 | CCB23 (VT-GN) | 22 | BU5T-14421-HA | |||
| 30 | CCB21 (GN-VT) | 22 | BU5T-14421-HA | |||
| 31 | CCB24 (WH-OG) | 22 | BU5T-14421-HA | |||
| 32 | VMF23 (WH) | 22 | BU5T-14421-HA | |||
| 33 | VMF24 (BN-WH) | 22 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CAT06 (YE) | 16 | 7C3T-14474-DA | |||
| 2 | CAT09 (GN) | 16 | 7C3T-14474-DA | |||
| 3 | VE702 (BU-WH) | 22 | CU5T-14474-NA | |||
| 4 | RE136 (VT-GN) | 22 | CU5T-14474-NA | |||
| 5 | LE136 (GN-OG) | 22 | CU5T-14474-NA | |||
| 6 | VE701 (YE-OG) | 22 | CU5T-14474-NA | |||
| 7 | LE137 (BU-GY) | 22 | CU5T-14474-NA | |||
| 8 | RE137 (YE-GN) | 22 | CU5T-14474-NA | |||
| 9 | VMF29 (BU) | 22 | BU5T-14474-UA | |||
| 10 | RMP06 (YE-OG) | 22 | BU5T-14474-UA | |||
| 11 | LMP06 (VT-GY) | 22 | BU5T-14474-UA | |||
| 12 | VMF21 (GN-OG) | 22 | BU5T-14474-UA | |||
| 13 | VMF22 (VT-GN) | 22 | BU5T-14474-UA | |||
| 14 | SBB42 (YE-RD) | 12 | 7L7T-14474-EA | |||
| 15 | SBB91 (BU-RD) | 16 | F8VB-14474-BA | |||
| 16 | SBBA7 (BU-RD) | 12 | 7L7T-14474-EA | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | VX107 (YE-GY) | 22 | BU5T-14474-UA | |||
| 23 | CAT11 (BN) | 20 | BU5T-14474-UA | |||
| 24 | CCB61 (GY-OG) | 22 | BU5T-14474-UA | |||
| 25 | CRW15 (BN-WH) | 22 | BU5T-14474-UA | |||
| 26 | CCB22 (WH-BN) | 22 | BU5T-14474-UA | |||
| 27 | CCB25 (BN) | 22 | BU5T-14474-UA | |||
| 28 | CCB20 (BU-WH) | 22 | BU5T-14474-UA | |||
| 29 | CCB23 (VT-GN) | 22 | BU5T-14474-UA | |||
| 30 | CCB21 (GN-VT) | 22 | BU5T-14474-UA | |||
| 31 | CCB24 (WH-OG) | 22 | BU5T-14474-UA | |||
| 32 | VMF23 (WH) | 22 | BU5T-14474-UA | |||
| 33 | VMF24 (BN-WH) | 22 | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1651
Service Part Number:
LU2Z-14S411-AFA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1652
Service Part Number:
LU2Z-14S411-AGA
Gauge:
16
Pin material:
Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
