Connector End View (C1581) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1581 | INLINE | BK | 1552512A581 | See Below | ||||

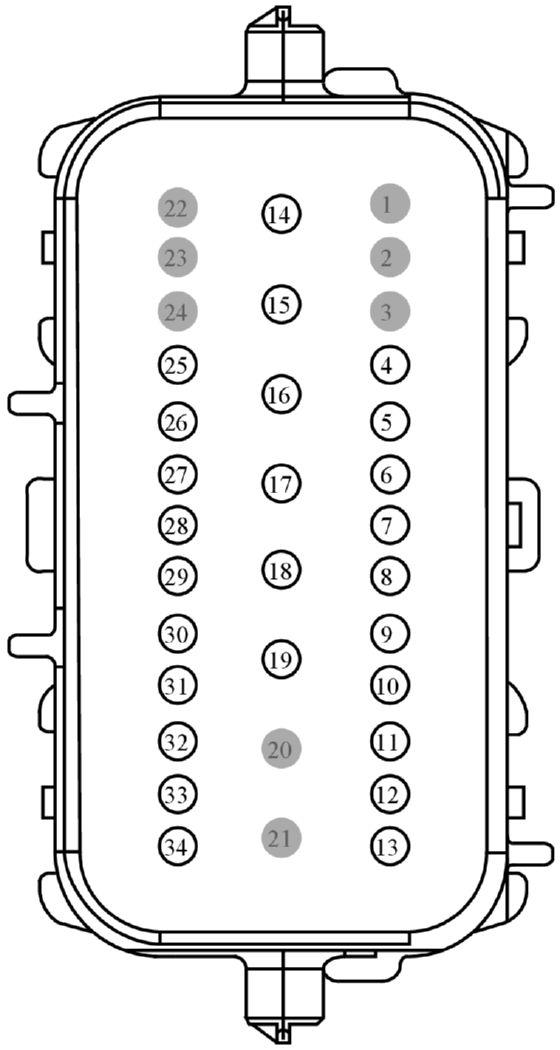

MALE
Harness
15525

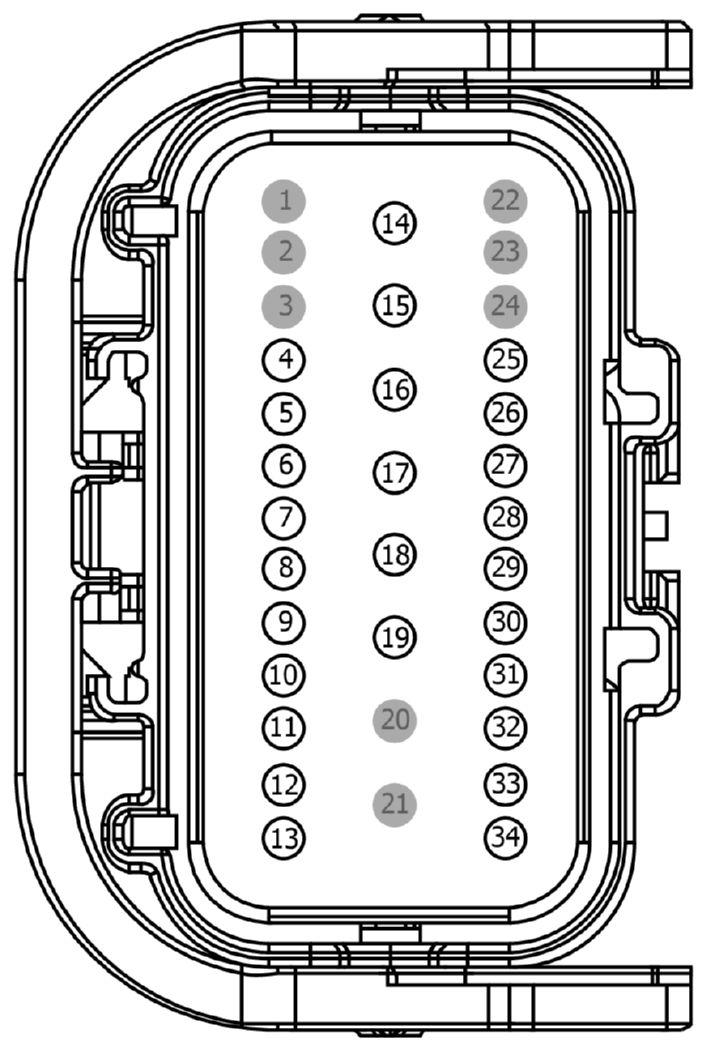

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.80 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.80 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| F8VB-14474-BA | EU2Z-14474-AB | 2.80 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.80 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VYT15 (YE-GY) | 20 | BU5T-14421-HA | |||
| 2 | VYT16 (WH-GN) | 20 | BU5T-14421-HA | |||
| 3 | VYT19 (GN-BN) | 20 | BU5T-14421-HA | |||
| 4 | VYT20 (YE-VT) | 20 | BU5T-14421-HA | |||
| 5 | VE915 (BN-GN) | 20 | BU5T-14421-HA | |||
| 5 | VYT17 (BN-BU) | 20 | BU5T-14421-HA | |||
| 6 | CE162 (BU-GN) | 20 | BU5T-14421-HA | |||
| 6 | VYT18 (BU-WH) | 20 | BU5T-14421-HA | |||
| 7 | VE939 (WH-BU) | 20 | BU5T-14421-HA | |||
| 7 | VYT21 (BU-GN) | 20 | BU5T-14421-HA | |||
| 8 | CE196 (WH) | 20 | BU5T-14421-HA | |||
| 8 | RYT21 (GN-WH) | 20 | BU5T-14421-HA | |||
| 9 | CCF03 (GY-BN) | 20 | BU5T-14421-HA | |||
| 10 | VE181 (WH-GN) | 20 | BU5T-14421-HA | |||
| 11 | VE474 (BU-GN) | 20 | BU5T-14421-HA | |||
| 12 | VE475 (WH-VT) | 20 | BU5T-14421-HA | |||
| 13 | DYT17 (BK) | 20 | BU5T-14421-HA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | CBB67 (GN-OG) | 14 | 8U5T-14421-CA | |||
| 18 | CCF08 (GY-OG) | 16 | 8U5T-14421-DA | |||
| 19 | CCF07 (BN-GN) | 16 | 8U5T-14421-DA | |||
| 20 | GD113 (BK-YE) | 14 | 8U5T-14421-CA | |||
| 21 | CBK02 (GN) | 16 | 8U5T-14421-DA | |||
| 22 | RE230 (WH-VT) | 22 | BU5T-14421-HA | |||
| 23 | VE940 (GN-BU) | 20 | BU5T-14421-HA | |||
| 24 | VE783 (VT-BN) | 20 | BU5T-14421-HA | |||
| 25 | LE230 (BN-BU) | 20 | BU5T-14421-HA | |||
| 26 | VE716 (YE) | 22 | BU5T-14421-HA | |||
| 27 | RE259 (BU) | 20 | BU5T-14421-HA | |||
| 28 | VE941 (BN) | 20 | BU5T-14421-HA | |||
| 29 | CCF15 (BN-YE) | 20 | BU5T-14421-HA | |||
| 30 | CCF16 (VT-GN) | 20 | BU5T-14421-HA | |||
| 31 | CCF17 (WH-OG) | 20 | BU5T-14421-HA | |||
| 32 | CCF14 (GN-OG) | 20 | BU5T-14421-HA | |||
| 33 | RCF09 (BN-WH) | 20 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VYT15 (YE-GY) | 22 | BU5T-14474-UA | |||
| 2 | VYT16 (WH-GN) | 22 | BU5T-14474-UA | |||
| 3 | VYT19 (GN-BN) | 22 | BU5T-14474-UA | |||
| 4 | VYT20 (YE-VT) | 22 | BU5T-14474-UA | |||
| 5 | VE915 (BN-GN) | 22 | BU5T-14474-UA | |||
| 5 | VYT17 (BN-BU) | 22 | BU5T-14474-UA | |||
| 6 | CE162 (BU-GN) | 22 | BU5T-14474-UA | |||
| 6 | VYT18 (BU-WH) | 22 | BU5T-14474-UA | |||
| 7 | VE939 (WH-BU) | 22 | BU5T-14474-UA | |||
| 7 | VYT21 (BU-GN) | 22 | BU5T-14474-UA | |||
| 8 | CE196 (WH) | 22 | BU5T-14474-UA | |||
| 8 | RYT21 (GN-WH) | 22 | BU5T-14474-UA | |||
| 9 | CCF03 (GY-BN) | 20 | BU5T-14474-UA | |||
| 10 | CE188 (BN) | 22 | BU5T-14474-UA | |||
| 10 | VE181 (WH-GN) | 22 | BU5T-14474-UA | |||
| 11 | VE474 (BU-GN) | 22 | BU5T-14474-UA | |||
| 12 | VE475 (WH-VT) | 22 | BU5T-14474-UA | |||
| 13 | DYT17 (BK) | 20 | BU5T-14474-UA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | CBB67 (GN-BN) | 16 | F8VB-14474-BA | |||
| 18 | CCF08 (GY-OG) | 16 | F8VB-14474-BA | |||
| 19 | CCF07 (BN-GN) | 16 | F8VB-14474-BA | |||
| 20 | GD113 (BK-YE) | 16 | F8VB-14474-BA | |||
| 21 | CBK02 (GN) | 14 | F8VB-14474-AA | |||
| 22 | RE230 (WH-VT) | 22 | BU5T-14474-UA | |||
| 23 | VE940 (GN-BU) | 20 | BU5T-14474-UA | |||
| 24 | VE783 (VT-BN) | 22 | BU5T-14474-UA | |||
| 25 | LE230 (BN-BU) | 22 | BU5T-14474-UA | |||
| 26 | VE716 (YE-BU) | 22 | BU5T-14474-UA | |||
| 27 | RE259 (BU) | 22 | BU5T-14474-UA | |||
| 28 | VE941 (BN) | 20 | BU5T-14474-UA | |||
| 29 | CCF15 (BN-YE) | 22 | BU5T-14474-UA | |||
| 30 | CCF16 (VT-GN) | 22 | BU5T-14474-UA | |||
| 31 | CCF17 (WH-OG) | 22 | BU5T-14474-UA | |||
| 32 | CCF14 (GN-WH) | 22 | BU5T-14474-UA | |||
| 33 | RCF09 (BN-WH) | 22 | BU5T-14474-UA | |||
| 34 | CETA7 (GY-YE) | 20 | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1606
Service Part Number:
KU2Z-14S411-SA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1607
Service Part Number:
KU2Z-14S411-TA
Gauge:
14 16
Pin material:
Tin (Greased) & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
