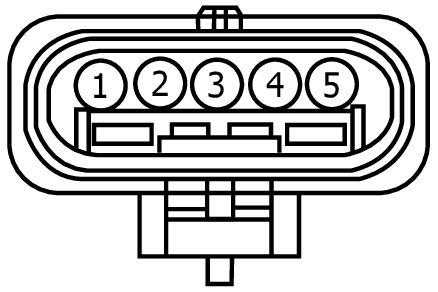

Connector End View (C1572) - UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #21
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1572 | UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #21 | BK | 15525 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14421-NA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE449 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 2ND (UREF-21) | EU5T-14421-NA | ||||
| 1 | LE449 (VT-GN) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 2ND (UREF-21) | EU5T-14421-NA | ||||
| 2 | VE827 (WH-GN) | 20 | SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SN-21) | EU5T-14421-NA | ||||
| 2 | VE827 (WH-GN) | 18 | SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SN-21) | EU5T-14421-NA | ||||
| 3 | LE450 (WH) | 20 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 2ND (UO2SIP-21) | EU5T-14421-NA | ||||
| 3 | LE450 (WH) | 18 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 2ND (UO2SIP-21) | EU5T-14421-NA | ||||
| 4 | CBK02 (GN) | 18 | FUSE - 7 OR CIRCUIT BREAKER | EU5T-14421-NA | ||||
| 5 | CE236 (GY-VT) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 2ND (HTR21) | EU5T-14421-NA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1657
Service Part Number:
MU2Z-14S411-DA
Gauge:
18
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Sensor - O2 (HEGO/ EGO)
