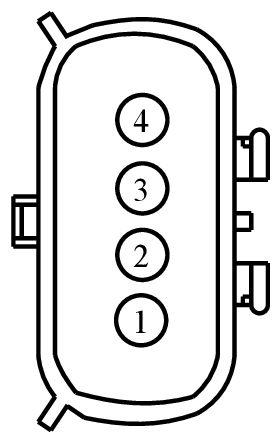

Connector End View (C1303) - FUEL RAIL PRESSURE (FRP) SENSOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1303 | FUEL RAIL PRESSURE (FRP) SENSOR | BK | 14B485 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| CU5T-14474-CA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | CU5T-14474-CA | ||||
| 4 | VE727 (BU-BN) | 18 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | CU5T-14474-CA | ||||
| 5 | LE423 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) | CU5T-14474-CA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1418
Service Part Number:
FU2Z-14S411-HA
Gauge:
18
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Sensor - Fuel Rail Pressure
- Sensor - Turbo Intake Pressure/Temperature
