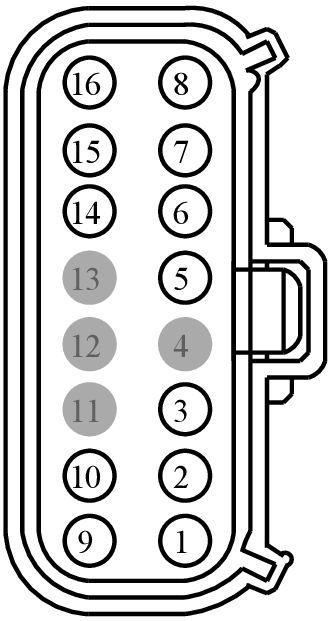

Connector End View (C1291) - FRONT INTEGRATED WHEEL END (IWE) RH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1291 | FRONT INTEGRATED WHEEL END (IWE) RH | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RCF43 (BN-YE) | 22 | CTRL MOD. - RIGHT FRONT INTEGRATED WHEEL END (RETURN) | BU5T-14421-HA | ||||
| 2 | CCF45 (WH-BN) | 22 | CTRL MOD. - RIGHT FRONT INTEGRATED WHEEL END (FEEDBACK) | BU5T-14421-HA | ||||
| 3 | CCF44 (VT-BN) | 22 | CTRL MOD. - RIGHT FRONT INTEGRATED WHEEL END (HIGH) | BU5T-14421-HA | ||||
| 4 | CCF43 (GY-BU) | 22 | CTRL MOD. - RIGHT FRONT INTEGRATED WHEEL END (LOW) | BU5T-14421-HA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1432
Service Part Number:
FU2Z-14S411-ABA
Gauge:
16
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Lamp - Flashing LED
- Lamp - Park/Turn/Stop
- Speaker - Front
