Connector End View (C1279) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1279 | INLINE | BK | 14B48512C508 | See Below | ||||

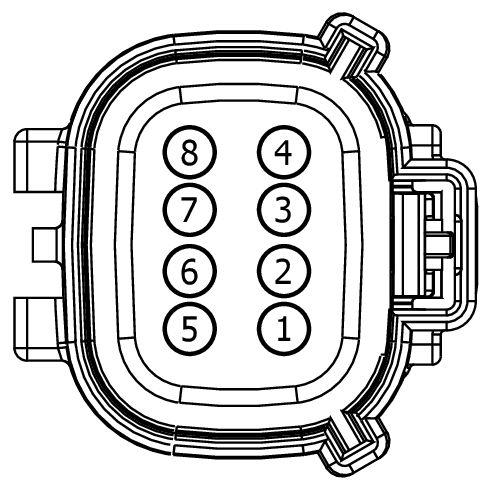

MALE
Harness
14B485

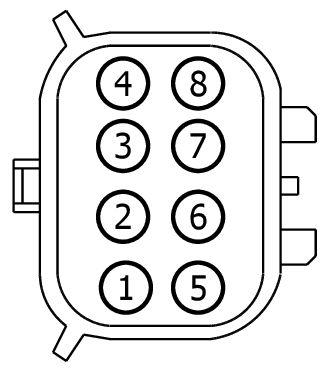

FEMALE
Harness
12C508
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE212 (WH-OG) | 16 | 2L1T-14421-CA | |||
| 2 | CE212 (VT-GY) | 16 | 2L1T-14421-CA | |||
| 3 | RE211 (BU-WH) | 16 | 2L1T-14421-CA | |||
| 4 | CE211 (GY-BN) | 16 | 2L1T-14421-CA | |||
| 5 | RE210 (BN-VT) | 16 | 2L1T-14421-CA | |||
| 6 | CE210 (GN-WH) | 16 | 2L1T-14421-CA | |||
| 7 | RE209 (WH-GN) | 16 | 2L1T-14421-CA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE212 (WH-OG) | 16 | 7C3T-14474-DA | |||
| 2 | CE212 (VT-GY) | 16 | 7C3T-14474-DA | |||
| 3 | RE211 (BU-WH) | 16 | 7C3T-14474-DA | |||
| 4 | CE211 (GY-BN) | 16 | 7C3T-14474-DA | |||
| 5 | RE210 (BN-VT) | 16 | 7C3T-14474-DA | |||
| 6 | CE210 (GN-WH) | 16 | 7C3T-14474-DA | |||
| 7 | RE209 (WH-GN) | 16 | 7C3T-14474-DA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1605
Service Part Number:
FU2Z-14S411-DC
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Connector - Inline
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Flashing LED
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Mirror - Sideview / Heated
- Module - Anti-Lock Brake System
