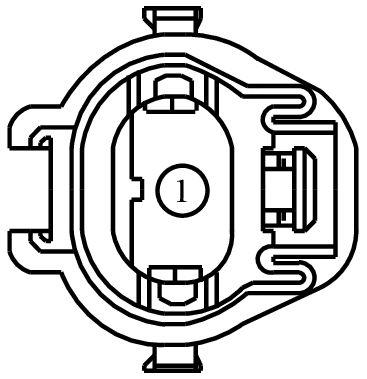

Connector End View (C1273B) - GLOW PLUG CONTROL MODULE (GPCM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1273B | GLOW PLUG CONTROL MODULE (GPCM) | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-EA | DU2Z-14474-DA | 1.50 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.80 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE356 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # REDUCTANT TANK HEATER (HH1) PWR | 7C3T-14474-DA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CE243 (GY-VT) | 14 | CTRL MOD. - GLOW PLUG 1 OR ELECTRONIC COLD START | 7C3T-14474-EA | ||||
| 7 | CBB24 (VT-OG) | 22 | FUSE - 24 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 8 | VE348 (GN-OG) | 22 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | BU5T-14474-UA | ||||
| 9 | VE349 (BN-YE) | 22 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | BU5T-14474-UA | ||||
| 10 | CE244 (BU-BN) | 14 | CTRL MOD. - GLOW PLUG 2 OR ELECTRONIC COLD START | 7C3T-14474-EA | ||||
| 11 | CE245 (VT-WH) | 14 | CTRL MOD. - GLOW PLUG 3 OR ELECTRONIC COLD START | 7C3T-14474-EA | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | CE246 (YE-BU) | 14 | CTRL MOD. - GLOW PLUG 4 OR ELECTRONIC COLD START | 7C3T-14474-EA | ||||
| 14 | CE609 (WH-OG) | 14 | RELAY - GLOW PLUGS | F8VB-14474-AA | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | CE352 (YE-GY) | 20 | CTRL MOD. - POWERTRAIN # REDUCTANT PRESSURE LINE HEATER (HH2) PWR | BU5T-14474-UA | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | * | * | Not Used | N/A | ||||
| 25 | CE247 (GN-WH) | 14 | CTRL MOD. - GLOW PLUG 5 | 7C3T-14474-EA | ||||
| 26 | * | * | Not Used | N/A | ||||
| 27 | GD129 (BK-YE) | 22 | GROUND - HEADLAMP PANEL/GOR LEFT | BU5T-14474-UA | ||||
| 28 | CE513 (VT-GN) | 22 | CONTROLLER - GLOW PLUG | BU5T-14474-UA | ||||
| 29 | CBK04 (VT-RD) | 16 | FUSE - 9 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 30 | CE248 (WH-BN) | 14 | CTRL MOD. - GLOW PLUG 6 | 7C3T-14474-EA | ||||
| 31 | * | * | Not Used | N/A | ||||
| 32 | * | * | Not Used | N/A | ||||
| 33 | * | * | Not Used | N/A | ||||
| 34 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1607
Service Part Number:
KU2Z-14S411-TA
Gauge:
14 16
Pin material:
Tin (Greased) & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
