Connector End View (C919) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C919 | INLINE | GN | 14334PIA | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |

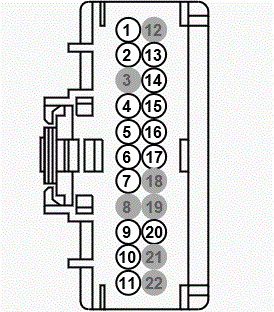

MALE
Harness
14334
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CLS10 (GN-BN) | 22 | DU5T-14421-FA | |||
| 2 | CBP36 (BU-BN) | 22 | DU5T-14421-FA | |||
| 3 | * | * | N/A | |||
| 4 | CRB08 (BU-GY) | 22 | DU5T-14421-FA | |||
| 5 | LH111 (BN-WH) | 22 | DU5T-14421-FA | |||
| 6 | VH414 (GN-BU) | 22 | DU5T-14421-FA | |||
| 7 | VH469 (GN-BN) | 22 | DU5T-14421-FA | |||
| 8 | * | * | N/A | |||
| 9 | VX107 (YE-GY) | 22 | DU5T-14421-FA | |||
| 10 | GD347 (BK-VT) | 22 | DU5T-14421-FA | |||
| 11 | RRD12 (BN) | 22 | DU5T-14421-FA | |||
| 12 | * | * | N/A | |||
| 13 | LRD12 (BU-GY) | 22 | DU5T-14421-FA | |||
| 14 | RRB08 (BU-WH) | 22 | DU5T-14421-FA | |||
| 15 | RH111 (GY-BU) | 22 | DU5T-14421-FA | |||
| 16 | VH470 (WH-OG) | 22 | DU5T-14421-FA | |||
| 17 | VH413 (WH-BU) | 22 | DU5T-14421-FA | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | CBBC4 (VT-RD) | 22 | DU5T-14421-FA | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||

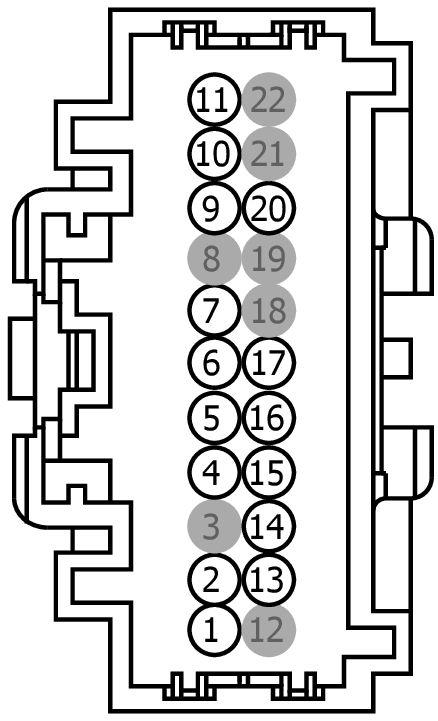

FEMALE
Harness
PIA
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CLS10 (*) | * | N/A | |||
| 2 | CBP36 (*) | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | CRB08 (*) | * | N/A | |||
| 5 | LH111 (*) | * | N/A | |||
| 6 | VH414 (*) | * | N/A | |||
| 7 | VH469 (*) | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | VX107 (*) | * | N/A | |||
| 10 | GD348 (*) | * | N/A | |||
| 11 | RRD12 (*) | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | LRD12 (*) | * | N/A | |||
| 14 | RRB08 (*) | * | N/A | |||
| 15 | RH111 (*) | * | N/A | |||
| 16 | VH470 (*) | * | N/A | |||
| 17 | VH413 (*) | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | CBBC4 (*) | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
