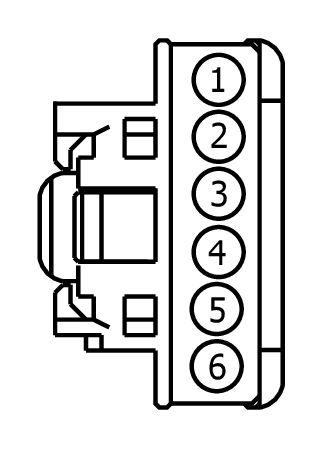

Connector End View (C910) - IN-VEHICLE TEMPERATURE AND HUMIDITY SENSOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C910 | IN-VEHICLE TEMPERATURE AND HUMIDITY SENSOR | BK | PIA | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VH414 (*) | * | SENSOR - INCAR TEMP. | N/A | ||||
| 2 | VH409 (*) | * | SENSOR - FRONT INSIDE CAR TEMP. 2 | N/A | ||||
| 3 | LH111 (*) | * | CTRL MOD. - CLIMATE # GENERIC VREF | N/A | ||||
| 4 | VH413 (*) | * | SENSOR - HUMIDITY | N/A | ||||
| 5 | RH111 (*) | * | CTRL MOD. - CLIMATE # GENERIC VREF RETURN | N/A | ||||
| 6 | VH470 (*) | * | SENSOR - FRONT INSIDE CAR TEMP. 3 | N/A | ||||
