Connector End View (C903) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C903 | INLINE | NA | 14A00514334 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-BB | LU2Z-14421-BA | 1.20 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |

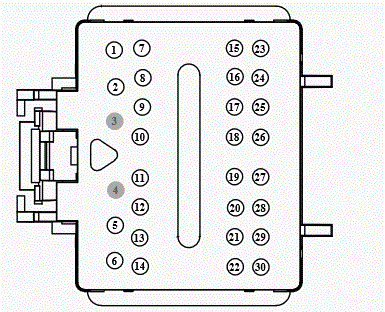

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VLN04 (VT-GY) | 22 | JU5T-14421-BB | |||
| 2 | CAC16 (VT-OG) | 22 | JU5T-14421-BB | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | VLN33 (GY-VT) | 22 | JU5T-14421-BB | |||
| 6 | GD347 (BK) | 22 | JU5T-14421-BB | |||
| 7 | VH414 (GN-BU) | 22 | DU5T-14421-FA | |||
| 8 | LH111 (BN-WH) | 22 | DU5T-14421-FA | |||
| 9 | CAC04 (WH-BU) | 22 | DU5T-14421-FA | |||
| 10 | CR195 (YE-BU) | 22 | DU5T-14421-FA | |||
| 11 | LRD12 (BU-GY) | 22 | DU5T-14421-FA | |||
| 12 | RRD12 (BN) | 22 | DU5T-14421-FA | |||
| 13 | RMT10 (VT-GN) | 22 | DU5T-14421-FA | |||
| 14 | CLN09 (YE-GN) | 22 | DU5T-14421-FA | |||
| 15 | VH469 (GN-BN) | 22 | DU5T-14421-FA | |||
| 16 | VH470 (WH-OG) | 22 | DU5T-14421-FA | |||
| 17 | VH413 (WH-BU) | 22 | DU5T-14421-FA | |||
| 18 | RH111 (GY-BU) | 22 | DU5T-14421-FA | |||
| 19 | VMEM0 (YE-OG) | 20 | 9U5T-14421-BA | |||
| 20 | VMEM1 (WH-BN) | 20 | 9U5T-14421-BA | |||
| 21 | CAC03 (WH-VT) | 22 | DU5T-14421-FA | |||
| 22 | CBP36 (BU-BN) | 18 | 9U5T-14421-CA|9U5T-14421-BA | |||
| 22 | CBP36 (BU-BN) | 20 | 9U5T-14421-CA|9U5T-14421-BA | |||
| 23 | CBBC4 (VT-RD) | 22 | DU5T-14421-FA | |||
| 24 | CLS10 (GN-BN) | 22 | DU5T-14421-FA | |||
| 25 | CR190 (GY-BN) | 22 | DU5T-14421-FA | |||
| 26 | CR189 (BU-OG) | 22 | DU5T-14421-FA | |||
| 27 | CMT18 (VT-OG) | 22 | DU5T-14421-FA | |||
| 28 | CMT10 (BU-BN) | 22 | DU5T-14421-FA | |||
| 29 | VX107 (YE-GY) | 22 | DU5T-14421-FA | |||
| 30 | GD347 (BK-YE) | 20 | 9U5T-14421-BA | |||

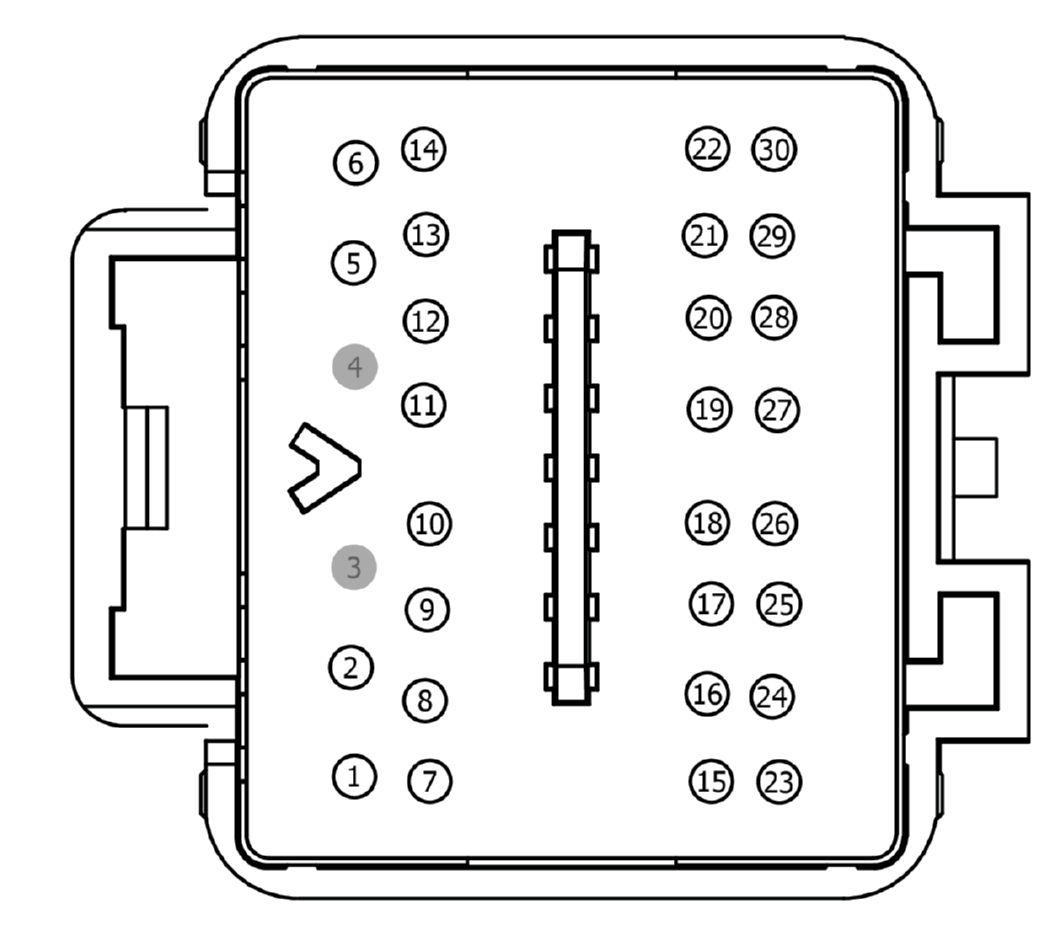

FEMALE
Harness
14334
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VLN04 (VT-GY) | 22 | 3F2T-14474-SA | |||
| 2 | CAC16 (VT-OG) | 22 | 3F2T-14474-SA | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | VLN33 (GY-VT) | 22 | 9U5T-14474-LA | |||
| 6 | GD347 (BK-VT) | 22 | 3F2T-14474-SA|9U5T-14474-MA | |||
| 7 | VH414 (GN-BU) | 22 | 9U5T-14474-DB | |||
| 8 | LH111 (BN-WH) | 22 | 9U5T-14474-DB | |||
| 9 | CAC04 (WH-BU) | 22 | 9U5T-14474-DB | |||
| 10 | CR195 (YE-BU) | 22 | 9U5T-14474-DB | |||
| 11 | LRD12 (BU-GY) | 22 | 9U5T-14474-DB | |||
| 12 | RRD12 (BN) | 22 | 9U5T-14474-DB | |||
| 13 | RMT10 (VT-GN) | 22 | 9U5T-14474-DB | |||
| 14 | CLN09 (YE-GN) | 22 | 9U5T-14474-DB | |||
| 15 | VH469 (GN-BN) | 22 | 9U5T-14474-DB | |||
| 16 | VH470 (WH-OG) | 22 | 9U5T-14474-DB | |||
| 17 | VH413 (WH-BU) | 22 | 9U5T-14474-DB | |||
| 18 | RH111 (GY-BU) | 22 | 9U5T-14474-DB | |||
| 19 | VMEM0 (YE-OG) | 20 | 9U5T-14474-DB | |||
| 20 | VMEM1 (WH-BN) | 20 | 9U5T-14474-DB | |||
| 21 | CAC03 (WH-VT) | 22 | 9U5T-14474-DB | |||
| 22 | CBP36 (BU-BN) | 22 | 9U5T-14474-DB | |||
| 23 | CBBC4 (VT-RD) | 22 | 9U5T-14474-DB | |||
| 24 | CLS10 (GN-BN) | 22 | 9U5T-14474-DB | |||
| 25 | CR190 (GY-BN) | 22 | 9U5T-14474-DB | |||
| 26 | CR189 (BU-OG) | 22 | 9U5T-14474-DB | |||
| 27 | CMT18 (VT-OG) | 22 | 9U5T-14474-DB | |||
| 28 | CMT10 (BU-BN) | 22 | 9U5T-14474-DB | |||
| 29 | VX107 (YE-GY) | 22 | 9U5T-14474-DB | |||
| 30 | GD347 (BK-YE) | 22 | 9U5T-14474-DB | |||
