Connector End View (C902) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C902 | INLINE | NA | 14A00514334 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-BB | LU2Z-14421-BA | 1.20 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |

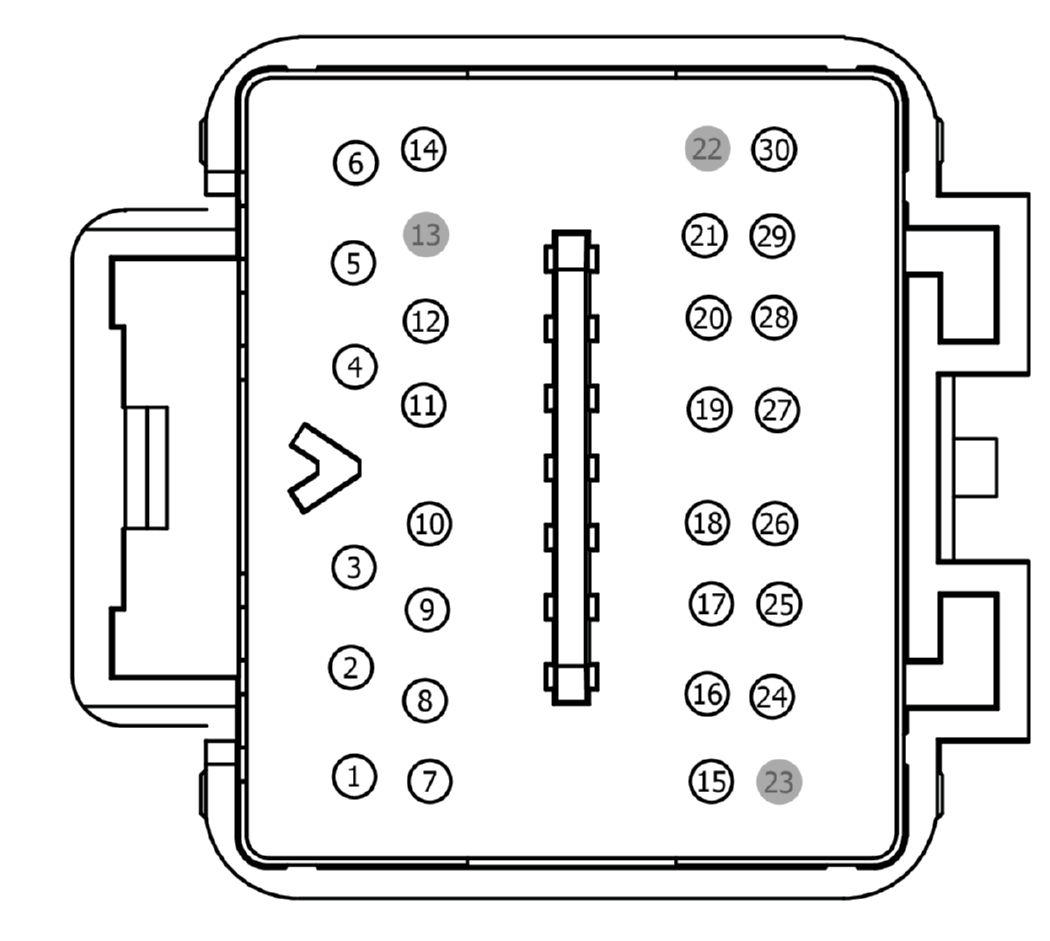

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBP02 (GN) | 22 | JU5T-14421-BB | |||
| 2 | CAC15 (BU-BN) | 22 | JU5T-14421-BB | |||
| 3 | SBP11 (BU-RD) | 22 | JU5T-14421-BB | |||
| 4 | RRB08 (BU-WH) | 22 | JU5T-14421-BB | |||
| 5 | CRB08 (BU-GY) | 22 | JU5T-14421-BB | |||
| 6 | CAC02 (GY-BN) | 22 | JU5T-14421-BB | |||
| 7 | VMM13 (YE-GN) | 22 | DU5T-14421-FA | |||
| 8 | RMM13 (BU) | 22 | DU5T-14421-FA | |||
| 9 | DMM13 (*) | 22 | DU5T-14421-FA | |||
| 10 | CAC01 (GN-BU) | 22 | DU5T-14421-FA | |||
| 11 | GD348 (BK) | 22 | DU5T-14421-FA | |||
| 12 | CPW58 (YE-GN) | 22 | DU5T-14421-FA | |||
| 13 | * | * | N/A | |||
| 14 | CPW59 (VT-BN) | 22 | DU5T-14421-FA | |||
| 15 | VMEL9 (VT-GN) | 20 | 9U5T-14421-BA | |||
| 16 | VMEL8 (BN-YE) | 20 | 9U5T-14421-BA | |||
| 17 | CPR85 (GN-WH) | 22 | DU5T-14421-FA | |||
| 18 | CPR86 (GY-BN) | 22 | DU5T-14421-FA | |||
| 19 | CPR40 (YE-OG) | 22 | DU5T-14421-FA | |||
| 20 | CPR31 (VT-BN) | 22 | DU5T-14421-FA | |||
| 21 | VDN03 (GY-VT) | 22 | DU5T-14421-FA | |||
| 22 | * | * | N/A | |||
| 23 | * | * | N/A | |||
| 24 | CBP02 (GN) | 22 | DU5T-14421-FA | |||
| 25 | DMM13 (*) | 22 | DU5T-14421-FA | |||
| 26 | RMM13 (BU) | 22 | DU5T-14421-FA | |||
| 27 | VMM13 (YE-GN) | 22 | DU5T-14421-FA | |||
| 28 | VMM13 (YE) | 22 | DU5T-14421-FA | |||
| 29 | RMM13 (GN) | 22 | DU5T-14421-FA | |||
| 30 | DMM13 (*) | 22 | DU5T-14421-FA | |||

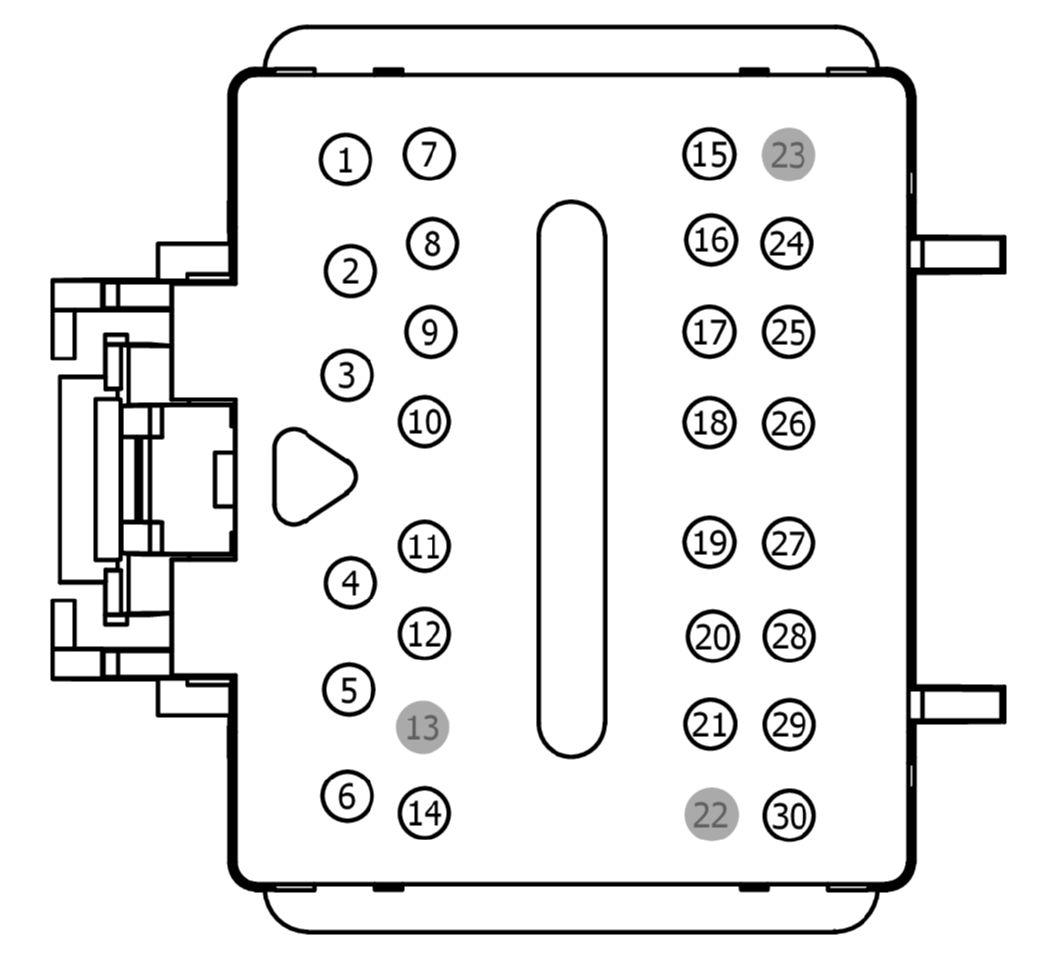

FEMALE
Harness
14334
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBP02 (GN) | 22 | 9U5T-14474-MA | |||
| 2 | CAC15 (BU-BN) | 22 | 3F2T-14474-SA | |||
| 3 | SBP11 (BU-RD) | 22 | 3F2T-14474-SA | |||
| 4 | RRB08 (BU-WH) | 22 | 3F2T-14474-SA | |||
| 5 | CRB08 (BU-GY) | 22 | 3F2T-14474-SA | |||
| 6 | CAC02 (GY-BN) | 22 | 3F2T-14474-SA | |||
| 7 | VMM13 (YE) | 22 | 9U5T-14474-DB | |||
| 7 | VMM13 (YE-GN) | 22 | 9U5T-14474-DB | |||
| 8 | RMM13 (BU) | 22 | 9U5T-14474-DB | |||
| 8 | RMM13 (GN) | 22 | 9U5T-14474-DB | |||
| 9 | DMM13 (*) | 20 | 9U5T-14474-DB | |||
| 9 | DMM13 (BK) | 22 | 9U5T-14474-DB | |||
| 10 | CAC01 (GN-BU) | 22 | 9U5T-14474-DB | |||
| 11 | GD348 (BK-YE) | 22 | 9U5T-14474-DB | |||
| 12 | CPW58 (YE-OG) | 22 | 9U5T-14474-DB | |||
| 13 | * | * | N/A | |||
| 14 | CPW59 (VT-BN) | 22 | 9U5T-14474-DB | |||
| 15 | VMEL9 (VT-GN) | 20 | 9U5T-14474-DB | |||
| 16 | VMEL8 (BN-YE) | 20 | 9U5T-14474-DB | |||
| 17 | CPR85 (GN-WH) | 22 | 9U5T-14474-DB | |||
| 18 | CPR86 (GY-BN) | 22 | 9U5T-14474-DB | |||
| 19 | CPR40 (YE-OG) | 22 | 9U5T-14474-DB | |||
| 20 | CPR31 (VT-BN) | 22 | 9U5T-14474-DB | |||
| 21 | VDN03 (GY-VT) | 22 | 9U5T-14474-DB | |||
| 22 | * | * | N/A | |||
| 23 | * | * | N/A | |||
| 24 | CBP02 (GN) | 22 | 9U5T-14474-DB | |||
| 25 | DMM13 (BK) | 22 | 9U5T-14474-DB | |||
| 26 | RMM13 (GN) | 22 | 9U5T-14474-DB | |||
| 27 | VMM13 (YE) | 22 | 9U5T-14474-DB | |||
| 28 | VMM13 (YE) | 22 | 9U5T-14474-DB | |||
| 29 | RMM13 (GN) | 22 | 9U5T-14474-DB | |||
| 30 | DMM13 (*) | 20 | 9U5T-14474-DB | |||
