Connector End View (C710) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C710 | INLINE | NA | 14A00514633 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-BAA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| AU5T-14421-EA | EU2Z-14421-CA | 1.50 |
| AU5T-14421-DA | EU2Z-14421-CA | 1.50 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.80 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.80 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| EU5T-14474-FA | EU2Z-14474-AB | 2.80 |

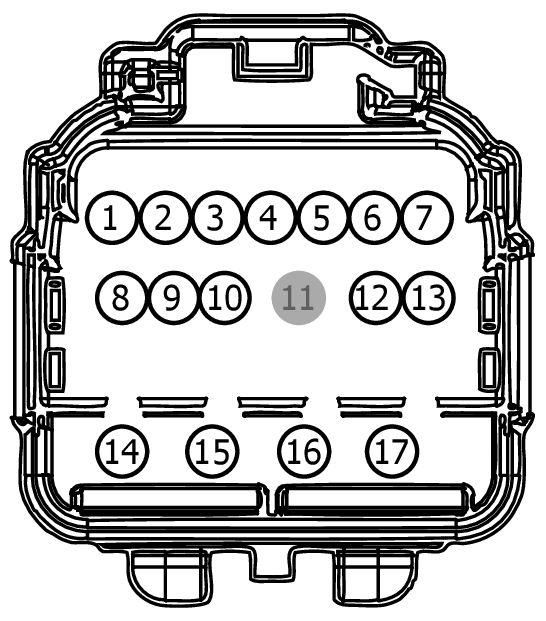

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RR120 (BN-GN) | 20 | 9U5T-14421-BA | |||
| 2 | CR120 (BU-OG) | 20 | 9U5T-14421-BA | |||
| 3 | RR146 (BU-BN) | 20 | 9U5T-14421-BA | |||
| 4 | CR146 (GY-VT) | 20 | 9U5T-14421-BA | |||
| 5 | RR188 (WH-VT) | 20 | 9U5T-14421-BA | |||
| 6 | CR188 (VT-GN) | 20 | 9U5T-14421-BA | |||
| 7 | GD347 (BK-VT) | 22 | DU5T-14421-FA | |||
| 8 | CPW16 (BU-OG) | 22 | DU5T-14421-FA | |||
| 9 | CPW15 (YE) | 22 | DU5T-14421-FA | |||
| 10 | CPL36 (GN) | 22 | DU5T-14421-FA | |||
| 11 | * | * | N/A | |||
| 12 | VME09 (WH-GN) | 18 | AU5T-14421-EA|AU5T-14421-DA | |||
| 12 | VME09 (WH-GN) | 22 | AU5T-14421-EA|AU5T-14421-DA | |||
| 13 | RME09 (BN-YE) | 18 | AU5T-14421-EA|AU5T-14421-DA | |||
| 13 | RME09 (BN-YE) | 22 | AU5T-14421-EA|AU5T-14421-DA | |||
| 14 | CPW14 (VT-WH) | 22 | 8U5T-14421-DA | |||
| 15 | CBP38 (GY-BU) | 14 | EU5T-14421-BA | |||
| 16 | VLN04 (VT-GY) | 22 | *EU5T-14421-HA | |||
| 17 | GD347 (BK-VT) | 14 | EU5T-14421-BA | |||

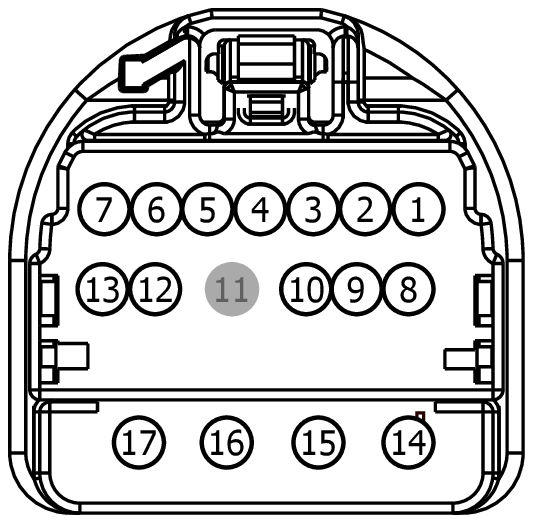

FEMALE
Harness
14633
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RR120 (BN-GN) | 20 | 8U5T-14474-BB | |||
| 2 | CR120 (BU-OG) | 20 | 8U5T-14474-BB | |||
| 3 | RR146 (BU-BN) | 20 | 8U5T-14474-BB | |||
| 4 | CR146 (GN-VT) | 20 | 8U5T-14474-BB | |||
| 5 | RR188 (WH-VT) | 20 | 8U5T-14474-BB | |||
| 6 | CR188 (VT-GN) | 20 | 8U5T-14474-BB | |||
| 7 | GD347 (BK) | 20 | 8U5T-14474-BB | |||
| 8 | CPW16 (BU-OG) | 20 | 8U5T-14474-BB | |||
| 9 | CPW15 (YE) | 20 | 8U5T-14474-BB | |||
| 10 | CPL36 (GN) | 20 | 8U5T-14474-BB | |||
| 11 | * | * | N/A | |||
| 12 | VME09 (WH-GN) | 20 | BU5T-14474-UA | |||
| 13 | RME09 (BN-YE) | 20 | BU5T-14474-UA | |||
| 14 | CPW14 (VT-WH) | 20 | *EU5T-14474-EA | |||
| 15 | CBP38 (GY-BU) | 14 | EU5T-14474-FA | |||
| 16 | VLN04 (VT-GY) | 22 | EU5T-14474-BAA | |||
| 17 | GD347 (BK-VT) | 14 | EU5T-14474-FA | |||
