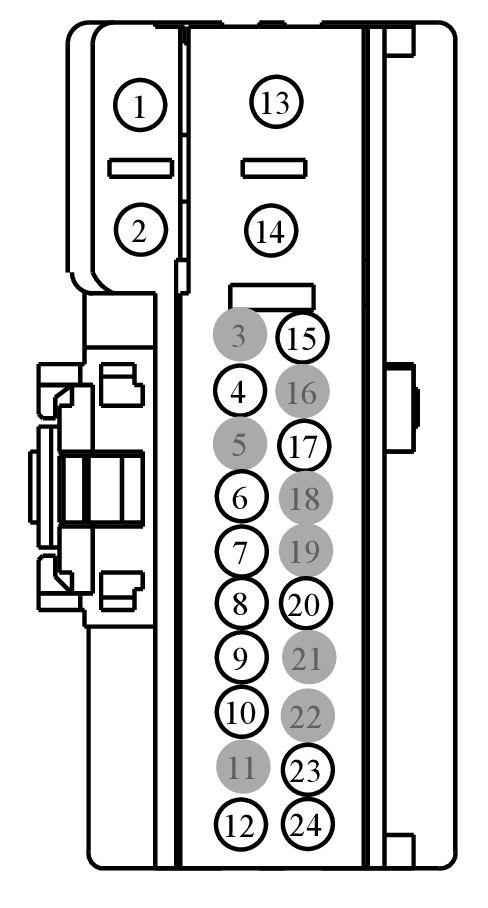

Connector End View (C652A) - PASSENGER DOOR MODULE (PDM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C652A | PASSENGER DOOR MODULE (PDM) | BK | 14630 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| F8VB-14474-BA | EU2Z-14474-AB | 2.80 |
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP26 (YE-RD) | 16 | FUSE - 26 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 2 | GD238 (BK-WH) | 16 | GROUND - COWL SIDE/PILLAR A RIGHT | F8VB-14474-BA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CLS26 (BU-GY) | 22 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | DU5T-14474-EAB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | DU5T-14474-EAB | ||||
| 7 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | DU5T-14474-EAB | ||||
| 8 | CPW20 (WH-OG) | 22 | SWITCH - POWER WINDOW FRONT PASSENGER # UP | DU5T-14474-EAB | ||||
| 9 | CPW19 (BU-WH) | 22 | SWITCH - POWER WINDOW FRONT PASSENGER # DOWN | DU5T-14474-EAB | ||||
| 10 | CPL16 (YE-GN) | 22 | SWITCH - TRIM DOOR LOCK PASSENGER # UNLOCK | DU5T-14474-EAB | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | CLF75 (VT-BN) | 20 | CTRL MOD. - SPOTLIGHT # LAMP SPOTLIGHT RIGHT | 8U5T-14474-BB | ||||
| 13 | CPW41 (GY-YE) | 16 | CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # DOWN | F8VB-14474-BA | ||||
| 14 | CPW40 (WH) | 16 | CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # UP | F8VB-14474-BA | ||||
| 15 | CPL78 (VT-WH) | 22 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION | DU5T-14474-EAB | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | RPW05 (GN-BN) | 22 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN | DU5T-14474-EAB | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | CPL15 (BU-GY) | 22 | SWITCH - TRIM DOOR LOCK PASSENGER # LOCK | DU5T-14474-EAB | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | CLF71 (VT-WH) | 22 | CTRL MOD. - SPOTLIGHT # INDICATOR LEFT | DU5T-14474-EAB | ||||
| 24 | CLF74 (WH-GN) | 22 | CTRL MOD. - SPOTLIGHT # INDICATOR RIGHT | DU5T-14474-EAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1608
Service Part Number:
KU2Z-14S411-UA
Gauge:
14 20
Pin material:
Tin (Greased) & Silver
Cavities:
24
Vehicle Uses:
- Module - Driver Door
- Module - Passenger Door
