Connector End View (C610) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C610 | INLINE | NA | 1463014A005 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| AU5T-14421-DA | EU2Z-14421-CA | 1.50 |
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |

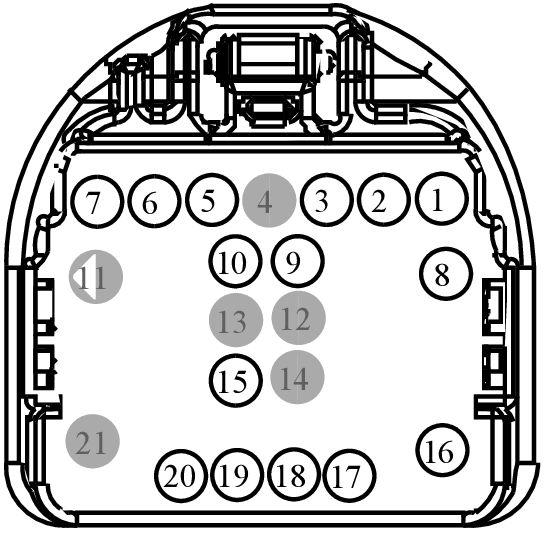

MALE
Harness
14630
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD238 (BK-WH) | 22 | DU5T-14421-FA | |||
| 2 | GD238 (BK-WH) | 22 | DU5T-14421-FA | |||
| 3 | VDN13 (BN) | 22 | DU5T-14421-FA | |||
| 4 | * | * | N/A | |||
| 5 | CBX07 (GN-RD) | 22 | DU5T-14421-FA | |||
| 6 | CPL13 (BN-GN) | 20 | 9U5T-14421-BA | |||
| 7 | CPL11 (GY-BN) | 20 | 9U5T-14421-BA | |||
| 8 | RME10 (WH-OG) | 20 | AU5T-14421-DA | |||
| 9 | VDB06 (GY-OG) | 22 | DU5T-14421-FA | |||
| 10 | VDB07 (VT-OG) | 22 | DU5T-14421-FA | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | * | * | N/A | |||
| 14 | * | * | N/A | |||
| 15 | CPL31 (WH) | 22 | DU5T-14421-FA | |||
| 16 | VME10 (WH-VT) | 20 | *EU5T-14421-AA | |||
| 17 | VR237 (BN-WH) | 22 | DU5T-14421-FA | |||
| 18 | RR175 (YE-OG) | 22 | DU5T-14421-FA | |||
| 19 | RE407 (YE-VT) | 20 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 19 | RE407 (YE-VT) | 22 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 20 | VE750 (GN-BU) | 20 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 20 | VE750 (GN-BU) | 22 | 9U5T-14421-BA|DU5T-14421-FA | |||
| 21 | * | * | N/A | |||

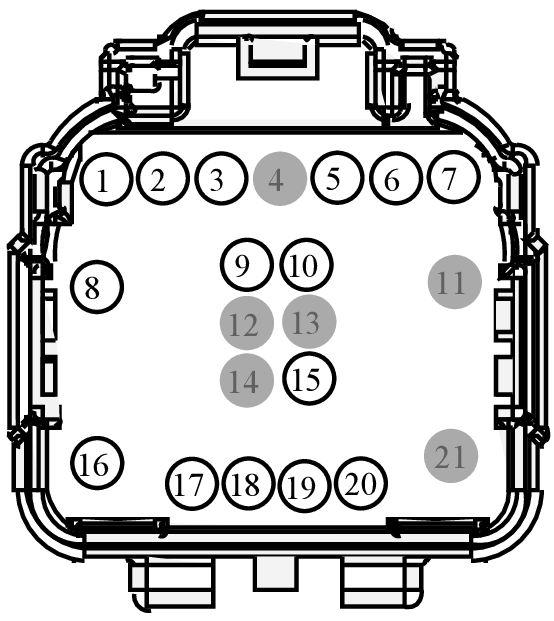

FEMALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD238 (BK) | 22 | DU5T-14474-EAB | |||
| 2 | GD238 (BK) | 22 | DU5T-14474-EAB | |||
| 3 | VDN13 (BN) | 22 | DU5T-14474-EAB | |||
| 4 | * | * | N/A | |||
| 5 | CBX07 (GN-RD) | 22 | DU5T-14474-EAB | |||
| 6 | CPL13 (BN-GN) | 18 | 8U5T-14474-CB|8U5T-14474-BB | |||
| 6 | CPL13 (BN-GN) | 20 | 8U5T-14474-CB|8U5T-14474-BB | |||
| 7 | CPL11 (GY-BN) | 20 | 8U5T-14474-BB | |||
| 8 | RME10 (WH-OG) | 20 | *AU5T-14474-CA|BU5T-14474-UA | |||
| 8 | RME10 (WH-OG) | 22 | *AU5T-14474-CA|BU5T-14474-UA | |||
| 9 | VDB06 (GY-OG) | 22 | 8U5T-14474-CB | |||
| 10 | VDB07 (VT-OG) | 22 | 8U5T-14474-CB | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | * | * | N/A | |||
| 14 | * | * | N/A | |||
| 15 | CPL31 (WH) | 22 | DU5T-14474-EAB | |||
| 16 | VME10 (WH-VT) | 20 | BU5T-14474-BAA|*EU5T-14474-EA | |||
| 16 | VME10 (WH-VT) | 22 | BU5T-14474-BAA|*EU5T-14474-EA | |||
| 17 | VR237 (BN-WH) | 22 | DU5T-14474-EAB | |||
| 18 | RR175 (YE-OG) | 22 | DU5T-14474-EAB | |||
| 19 | RE407 (YE-VT) | 22 | DU5T-14474-EAB | |||
| 20 | VE750 (GN-BU) | 22 | DU5T-14474-EAB | |||
| 21 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
