Connector End View (C511) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C511 | INLINE | GY | 14631/14H05714A005/14H057 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14421-BA | EU2Z-14421-DA | 2.80 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| EU5T-14421-AA | EU2Z-14421-DA | 2.80 |
| EU5T-14474-HA | EU2Z-14474-AB | 2.80 |
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| EU5T-14474-EA | EU2Z-14474-AB | 2.80 |
| AU5T-14F495-BC | Not Available | |
| AU5T-14F494-CC | Not Available |

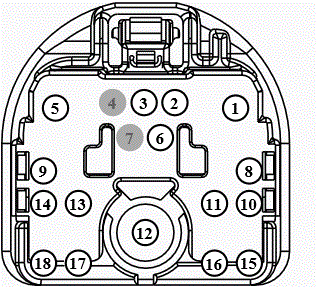

MALE
Harness
14631/14H057
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SBP23 (WH-RD) | 14 | EU5T-14421-BA | |||
| 2 | RPK39 (VT-OG) | 22 | DU5T-14421-FA | |||
| 3 | CPK30 (VT-GN) | 22 | DU5T-14421-FA | |||
| 4 | * | * | N/A | |||
| 5 | CPL51 (BU-GN) | 20 | EU5T-14421-AA | |||
| 6 | CPK29 (GY-BU) | 22 | DU5T-14421-FA | |||
| 7 | * | * | N/A | |||
| 8 | CPK31 (YE-GN) | 22 | DU5T-14421-FA | |||
| 9 | VDN13 (BN) | 22 | DU5T-14421-FA | |||
| 10 | RPK01 (WH-GN) | 22 | DU5T-14421-FA | |||
| 11 | VPK01 (BN-YE) | 22 | DU5T-14421-FA | |||
| 12 | VMP53 (BK) | 20 | AU5T-14F495-BC | |||
| 13 | CBX07 (GN-RD) | 22 | DU5T-14421-FA | |||
| 14 | CLS05 (BU-GY) | 22 | DU5T-14421-FA | |||
| 15 | VPK39 (GN-VT) | 22 | DU5T-14421-FA | |||
| 16 | CPK28 (WH-GN) | 22 | DU5T-14421-FA | |||
| 17 | VDB06 (GY-OG) | 22 | DU5T-14421-FA | |||
| 18 | VDB07 (VT-OG) | 22 | DU5T-14421-FA | |||

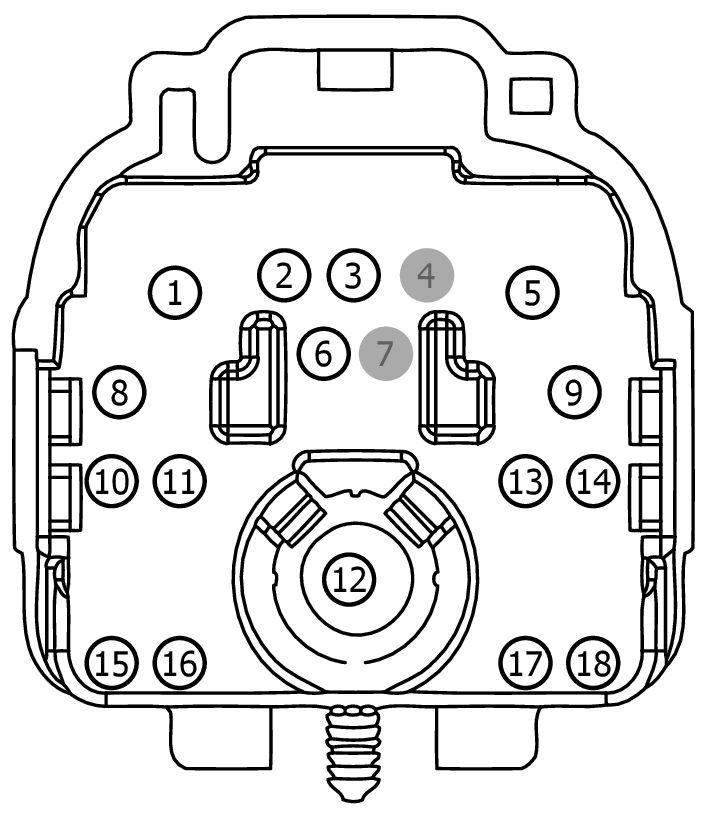

FEMALE
Harness
14A005/14H057
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SBP23 (WH-RD) | 10 | EU5T-14474-HA | |||
| 2 | RPK39 (VT-OG) | 22 | DU5T-14474-EAB | |||
| 3 | CPK30 (VT-GN) | 22 | DU5T-14474-EAB | |||
| 4 | * | * | N/A | |||
| 5 | CPL51 (BU-GN) | 18 | EU5T-14474-EA | |||
| 6 | CPK29 (GY-BU) | 22 | DU5T-14474-EAB | |||
| 7 | * | * | N/A | |||
| 8 | CPK31 (YE-GN) | 22 | DU5T-14474-EAB | |||
| 9 | VDN13 (BN) | 22 | DU5T-14474-EAB | |||
| 10 | RPK01 (WH-GN) | 22 | DU5T-14474-EAB | |||
| 11 | VPK01 (BN-YE) | 22 | DU5T-14474-EAB | |||
| 12 | VMP53 (BK) | 20 | AU5T-14F494-CC | |||
| 13 | CBX07 (GN-RD) | 22 | DU5T-14474-EAB | |||
| 14 | CLS05 (BU-GY) | 22 | DU5T-14474-EAB | |||
| 15 | VPK39 (GN-VT) | 22 | DU5T-14474-EAB | |||
| 16 | CPK28 (WH-GN) | 22 | DU5T-14474-EAB | |||
| 17 | VDB06 (GY-OG) | 22 | DU5T-14474-EAB | |||
| 18 | VDB07 (VT-OG) | 22 | DU5T-14474-EAB | |||

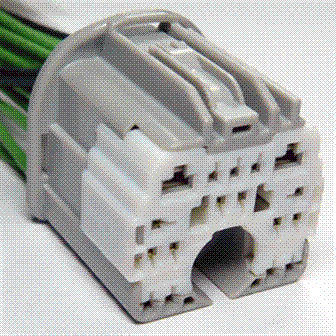

Available Pigtail Kits
Pigtail Kit Part Number WPT-1510
Service Part Number:
JU2Z-14S411-BA
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
18
Vehicle Uses:
- Connector - Inline
