Connector End View (C510) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C510 | INLINE | NA | 1463114A005 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-JA | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| EU5T-14474-EA | EU2Z-14474-AB | 2.80 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| EU5T-14474-FA | EU2Z-14474-AB | 2.80 |
| EU5T-14421-AA | EU2Z-14421-DA | 2.80 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.80 |

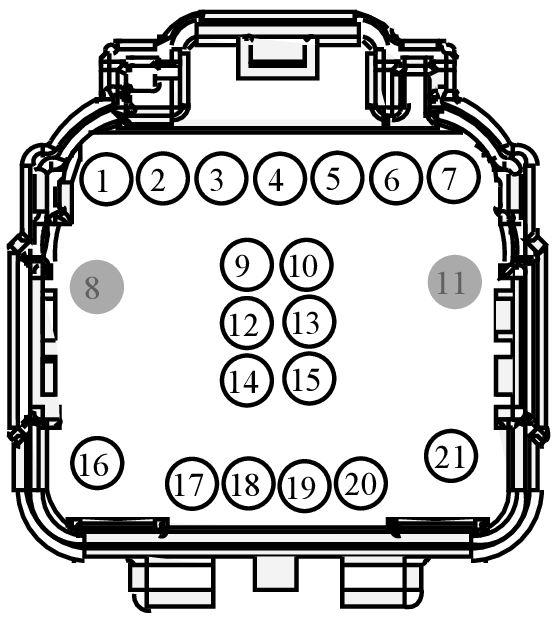

MALE
Harness
14631
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL93 (GY-OG) | 22 | DU5T-14421-FA | |||
| 2 | CPL26 (GN-VT) | 22 | DU5T-14421-FA | |||
| 3 | VR236 (BU-OG) | 22 | DU5T-14421-FA | |||
| 4 | RR174 (WH-OG) | 22 | DU5T-14421-FA | |||
| 5 | LRD12 (BU-GY) | 22 | DU5T-14421-FA | |||
| 6 | RRD12 (BN) | 22 | DU5T-14421-FA | |||
| 7 | CBP02 (GN) | 22 | DU5T-14421-FA | |||
| 8 | * | * | N/A | |||
| 9 | CPW18 (GY-VT) | 22 | DU5T-14421-FA | |||
| 10 | CPW17 (BN-GN) | 22 | DU5T-14421-FA | |||
| 11 | * | * | N/A | |||
| 12 | CPW16 (BU-OG) | 22 | DU5T-14421-FA | |||
| 13 | CPW15 (YE) | 22 | DU5T-14421-FA | |||
| 14 | VRC07 (BU-GN) | 22 | DU5T-14421-FA | |||
| 15 | RRC07 (GY-OG) | 22 | DU5T-14421-FA | |||
| 16 | CPL11 (GY-BN) | 20 | EU5T-14421-AA | |||
| 17 | SBP06 (BN-RD) | 22 | DU5T-14421-FA | |||
| 18 | CPW14 (VT-WH) | 22 | DU5T-14421-FA | |||
| 19 | VME07 (WH) | 20 | 9U5T-14421-BA | |||
| 20 | RME07 (WH-BN) | 20 | 9U5T-14421-BA | |||
| 21 | GD233 (BK) | 14 | EU5T-14421-BA | |||

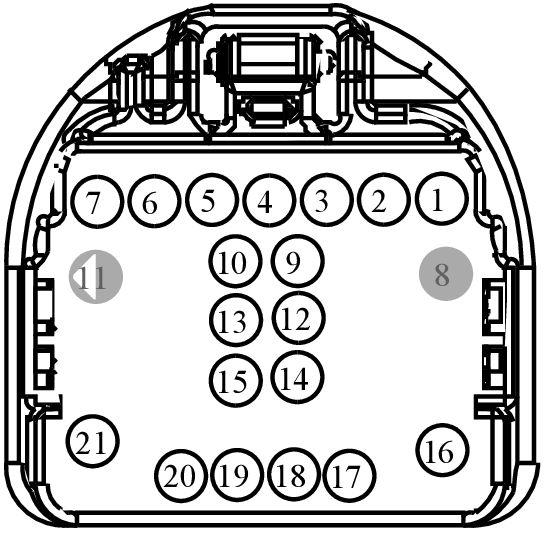

FEMALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL93 (GY-OG) | 22 | DU5T-14474-EAB | |||
| 2 | CPL26 (GN-VT) | 22 | DU5T-14474-EAB | |||
| 3 | VR236 (BU-OG) | 22 | DU5T-14474-EAB | |||
| 4 | RR174 (WH-OG) | 22 | DU5T-14474-EAB | |||
| 5 | LRD12 (BU-GY) | 22 | DU5T-14474-EAB | |||
| 6 | RRD12 (BN) | 22 | DU5T-14474-EAB | |||
| 7 | CBP02 (GN) | 22 | DU5T-14474-EAB | |||
| 8 | * | * | N/A | |||
| 9 | CPW18 (GY-VT) | 22 | DU5T-14474-EAB | |||
| 10 | CPW17 (BN-GN) | 22 | DU5T-14474-EAB | |||
| 11 | * | * | N/A | |||
| 12 | CPW16 (BU-OG) | 22 | DU5T-14474-EAB | |||
| 13 | CPW15 (YE) | 22 | DU5T-14474-EAB | |||
| 14 | VRC07 (BU-GN) | 22 | DU5T-14474-EAB | |||
| 15 | RRC07 (GY-OG) | 22 | DU5T-14474-EAB | |||
| 16 | CPL11 (GY-BN) | 18 | EU5T-14474-JA|EU5T-14474-EA | |||
| 17 | SBP06 (BN-RD) | 22 | DU5T-14474-EAB | |||
| 18 | CPW14 (VT-WH) | 22 | DU5T-14474-EAB | |||
| 19 | VME07 (WH) | 20 | 8U5T-14474-CB|8U5T-14474-BB | |||
| 19 | VME07 (WH) | 22 | 8U5T-14474-CB|8U5T-14474-BB | |||
| 20 | RME07 (WH-BN) | 20 | 8U5T-14474-CB|8U5T-14474-BB | |||
| 20 | RME07 (WH-BN) | 22 | 8U5T-14474-CB|8U5T-14474-BB | |||
| 21 | GD233 (BK) | 14 | EU5T-14474-FA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
