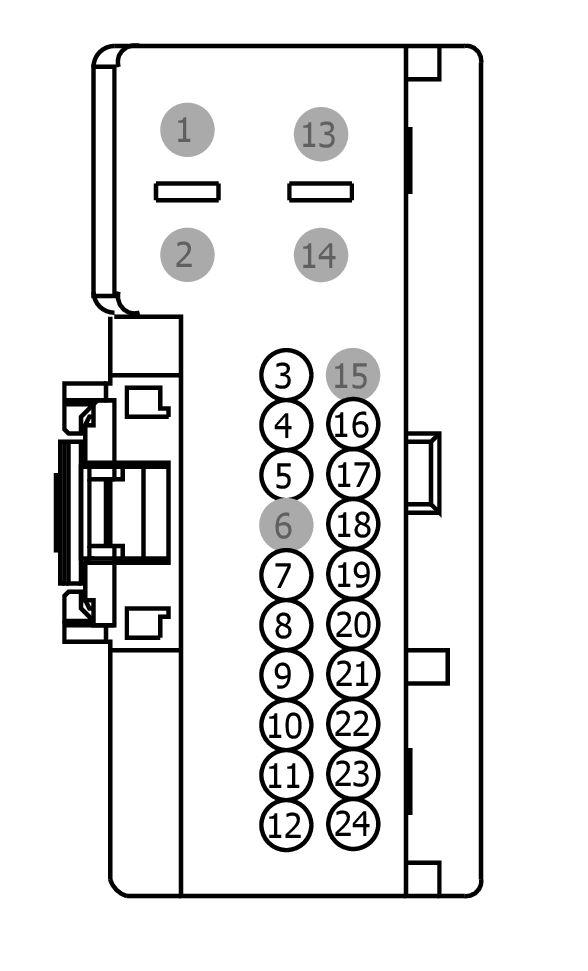

Connector End View (C501B) - DRIVER DOOR MODULE (DDM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C501B | DRIVER DOOR MODULE (DDM) | GY | 14631 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CPS15 (VT-WH) | 22 | SWITCH - MEMORY DRIVER P1 | DU5T-14474-EAB | ||||
| 4 | CPS17 (BU-OG) | 22 | SWITCH - MEMORY DRIVER P3 | DU5T-14474-EAB | ||||
| 5 | CPS16 (YE) | 22 | SWITCH - MEMORY DRIVER P2 | DU5T-14474-EAB | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | LPM30 (GY-VT) | 22 | CTRL MOD. - SENSORS MIRROR POSITION (LEFT) + | DU5T-14474-EAB | ||||
| 8 | VPM35 (YE-BU) | 22 | SENSOR - LEFT MIRROR POSITION # HORIZONTAL | DU5T-14474-EAB | ||||
| 9 | CPM29 (GN) | 22 | CTRL MOD. - LEFT MIRROR UP | DU5T-14474-EAB | ||||
| 10 | CPM47 (BU-GY) | 22 | CTRL MOD. - LEFT MIRROR MOTOR (HORIZONTAL) | DU5T-14474-EAB | ||||
| 11 | CPM04 (VT-BN) | 22 | CTRL MOD. - LEFT MIRROR FOLD IN | DU5T-14474-EAB | ||||
| 12 | CLN31 (VT-GN) | 22 | CTRL MOD. - PUDDLE LAMP LEFT | DU5T-14474-EAB | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | RPL61 (BN-GN) | 22 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK DRIVER | DU5T-14474-EAB | ||||
| 17 | VPM42 (GN-WH) | 22 | CTRL MOD. - LEFT MIRROR TELESCOPE (EXTEND) | DU5T-14474-EAB | ||||
| 18 | VPM41 (VT-OG) | 22 | CTRL MOD. - LEFT MIRROR TELESCOPE (RETURN) | DU5T-14474-EAB | ||||
| 19 | RRB06 (GN-WH) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER - | DU5T-14474-EAB | ||||
| 20 | VPM36 (BN-YE) | 22 | SENSOR - LEFT MIRROR POSITION # VERTICAL | DU5T-14474-EAB | ||||
| 21 | RPM05 (VT-GN) | 22 | CTRL MOD. - LEFT MIRROR RETURN | DU5T-14474-EAB | ||||
| 22 | CPM39 (GN-VT) | 22 | CTRL MOD. - LEFT MIRROR FOLD OUT (DRV) | DU5T-14474-EAB | ||||
| 23 | CRB06 (GN-VT) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + | DU5T-14474-EAB | ||||
| 24 | CRD13 (VT-GN) | 22 | CTRL MOD. - HEATER MIRROR LEFT | DU5T-14474-EAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1617
Service Part Number:
KU2Z-14S411-ZA
Gauge:
14 20
Pin material:
Tin (Greased) & Silver
Cavities:
24
Vehicle Uses:
- Module - Adjustable Pedal Memory
- Module - Driver Door
- Module - Liftgate
- Module - Passenger Door
- Module - Power Steering
