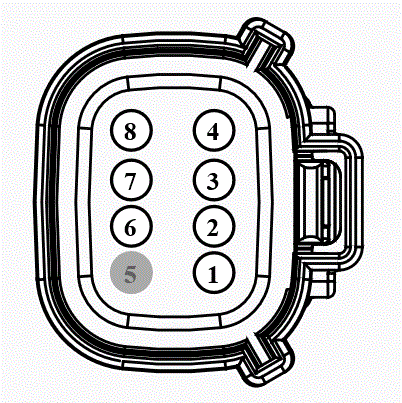

Connector End View (C499) - REAR LAMP ASSEMBLY RH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C499 | REAR LAMP ASSEMBLY RH | LT GY | 13A409 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CMF17 (VT-GY) | 22 | CTRL MOD. - RIGHT REAR RADAR POWER | late production | BU5T-14474-UA | |||
| 2 | RMF17 (BU-BN) | 22 | CTRL MOD. - RIGHT REAR RADAR GROUND | late production | BU5T-14474-UA | |||
| 3 | VMF12 (GN-VT) | 22 | CTRL MOD. - REAR RADAR # CAN BUS HIGH | late production | BU5T-14474-UA | |||
| 4 | VMF13 (YE-BU) | 22 | CTRL MOD. - REAR RADAR # CAN BUS LOW | late production | BU5T-14474-UA | |||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | late production | BU5T-14474-UA | |||
| 7 | GD406 (BK-YE) | 22 | GROUND - FRAME REAR RIGHT | late production | BU5T-14474-UA | |||
| 8 | VDN14 (YE-VT) | 22 | CTRL MOD. - LIN BUS # 14 | late production | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1524
Service Part Number:
CU2Z-14S411-ALB
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Actuator - Door Lock - LH - Sliding Door
- Actuator - Door Lock - RH - Sliding Door
- Connector - Inline
- Inflator - Safety Belt
