Connector End View (C494) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C494 | INLINE | OG | 10B69314B322 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| LU5T-14474-NA | Not Available |

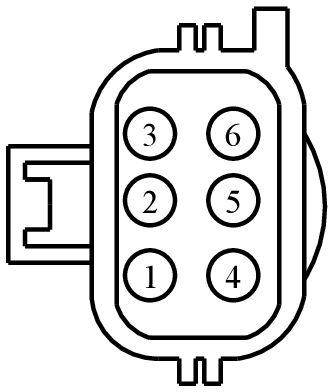

MALE
Harness
10B693
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | HYT03 (OG) | 6 | LU5T-14474-NA | |||
| 2 | HYT04 (OG) | 6 | LU5T-14474-NA | |||
| 3 | HYT02 (OG) | 6 | LU5T-14474-NA | |||
| 4 | HYT01 (OG) | 6 | LU5T-14474-NA | |||

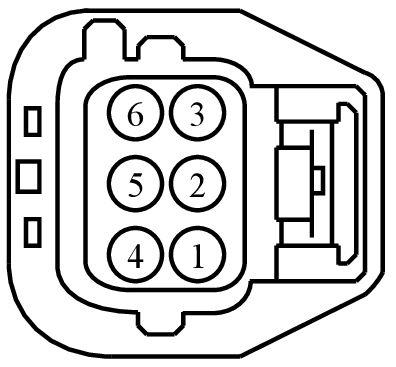

FEMALE
Harness
14B322
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | HYT03 (OG) | 6 | N/A | |||
| 2 | HYT04 (OG-BK) | 6 | N/A | |||
| 3 | HYT02 (OG-BK) | 10 | N/A | |||
| 4 | HYT01 (OG) | 10 | N/A | |||
