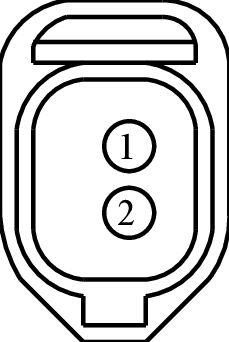

Connector End View (C452) - LICENSE PLATE LAMP LH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C452 | LICENSE PLATE LAMP LH | GY | 13A576 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ADA | LU2Z-14474-CA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD476 (BK-WH) | 20 | GROUND - FRAME REAR LEFT | 97BG-14474-ADA | ||||
| 2 | CLS04 (YE-VT) | 20 | CTRL MOD. - LICENSE PLATE | 97BG-14474-ADA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1460
Service Part Number:
1U2Z-14S411-BEC
Gauge:
16
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Lamp - Fog/Driving
- Lamp - Front Cornering/Turn
- Lamp - Front Park
- Lamp - Front Turn
- Lamp - Front Turn/ Marker
- Lamp - Headlamp - High/Low Beam
- Lamp - License
- Lamp - Reverse
- Lamp - Running Board
- Lamp - Side Marker
- Lamp - Stop/Park
- Lamp - Under Hood
Pigtail Kit Part Number WPT-1204
Service Part Number:
1U2Z-14S411-BEB
Gauge:
16
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Lamp - Fog/Driving
- Lamp - Front Park
- Lamp - Front Turn
- Lamp - Front Turn/ Marker
- Lamp - License
- Lamp - Reverse
- Lamp - Running Board
- Lamp - Side Marker
- Lamp - Stop/Park
- Lamp - Under Hood
