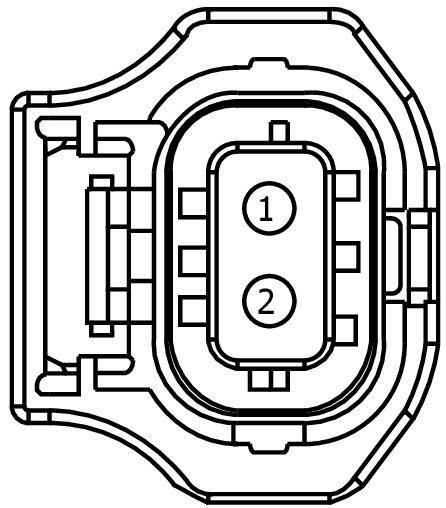

Connector End View (C442) - FUEL TANK ISOLATION VALVE (FTIV)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C442 | FUEL TANK ISOLATION VALVE (FTIV) | BK | 14405 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-KB | Not Available | |
| EU5T-14474-LB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE274 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE CONTROL VALVE (TPCV) | EU5T-14474-KB | ||||
| 2 | CBK02 (GN) | 14 | FUSE - 7 OR CIRCUIT BREAKER | EU5T-14474-LB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1506
Service Part Number:
AU2Z-14S411-DB
Gauge:
14
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Actuator - Door Lock
- Fuel Injector
- Injector - UREA
- Sensor - Fuel Rail Pressure
- Solenoid - Engine Variable Timing
- Solenoid - Fuel Volume Regulator Control
- Valve - Fuel Metering
- Valve - Heated PCV
- Valve - Vapor Management
