Connector End View (C431) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C431 | INLINE | GY | 13A40914B562 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |

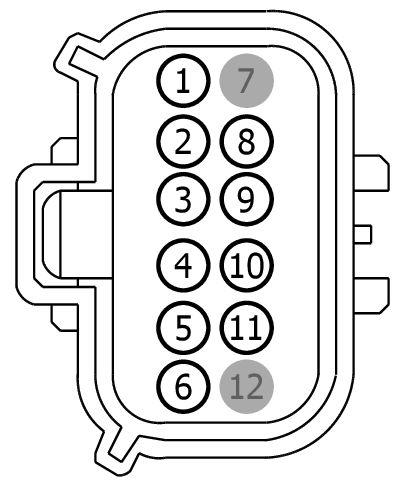

MALE
Harness
13A409
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB25 (WH-OG) | 22 | BU5T-14421-HA | |||
| 2 | VDN04 (VT-WH) | 22 | BU5T-14421-HA | |||
| 3 | RMP19 (BU-GY) | 22 | BU5T-14421-HA | |||
| 4 | VMP19 (WH-GN) | 22 | BU5T-14421-HA | |||
| 4 | VPK08 (WH-OG) | 22 | BU5T-14421-HA | |||
| 5 | DMP19 (BK) | 20 | BU5T-14421-HA | |||
| 5 | RPK08 (YE-GN) | 22 | BU5T-14421-HA | |||
| 6 | GD406 (BK-YE) | 18 | 2L1T-14421-CA | |||
| 7 | * | * | N/A | |||
| 8 | CPL11 (GY-BN) | 16 | 2L1T-14421-CA | |||
| 9 | CPL13 (BN-GN) | 16 | 2L1T-14421-CA | |||
| 10 | CLN25 (WH-GN) | 22 | BU5T-14421-HA | |||
| 11 | GD481 (BK-GN) | 16 | BU5T-14421-HA|2L1T-14421-CA | |||
| 11 | GD481 (BK-GN) | 20 | BU5T-14421-HA|2L1T-14421-CA | |||
| 12 | * | * | N/A | |||

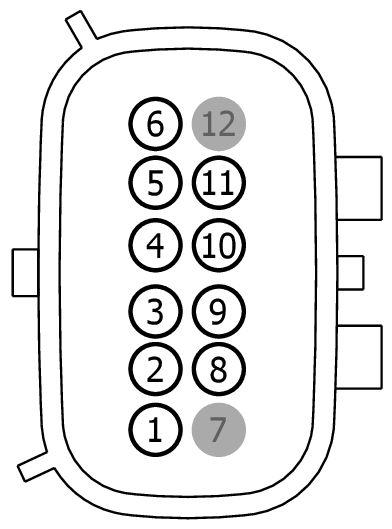

FEMALE
Harness
14B562
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBB25 (WH-OG) | 22 | BU5T-14474-UA | |||
| 2 | VDN04 (VT-WH) | 20 | BU5T-14474-UA | |||
| 3 | RMP19 (BU-GY) | 20 | BU5T-14474-UA | |||
| 4 | VMP19 (WH-GN) | 20 | BU5T-14474-UA | |||
| 4 | VPK08 (WH-OG) | 20 | BU5T-14474-UA | |||
| 5 | DMP19 (BK) | 20 | BU5T-14474-UA | |||
| 5 | RPK08 (YE-GN) | 20 | BU5T-14474-UA | |||
| 6 | GD406 (BK-YE) | 18 | 7C3T-14474-DA|BU5T-14474-UA | |||
| 6 | GD406 (BK-YE) | 20 | 7C3T-14474-DA|BU5T-14474-UA | |||
| 7 | * | * | N/A | |||
| 8 | CPL11 (GY-BN) | 16 | 7C3T-14474-DA | |||
| 9 | CPL13 (BN-GN) | 16 | 7C3T-14474-DA | |||
| 10 | CLN25 (WH-GN) | 20 | BU5T-14474-UA | |||
| 11 | GD481 (BK-GN) | 20 | BU5T-14474-UA | |||
| 12 | * | * | N/A | |||
