Connector End View (C423) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C423 | INLINE | BK | 13A57614405 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |
| 8U5T-14421-BA | EU2Z-14421-DA | 2.80 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.80 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.80 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| F8VB-14474-BA | EU2Z-14474-AB | 2.80 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.80 |
| 7L7T-14474-EA | EU2Z-14474-AB | 2.80 |

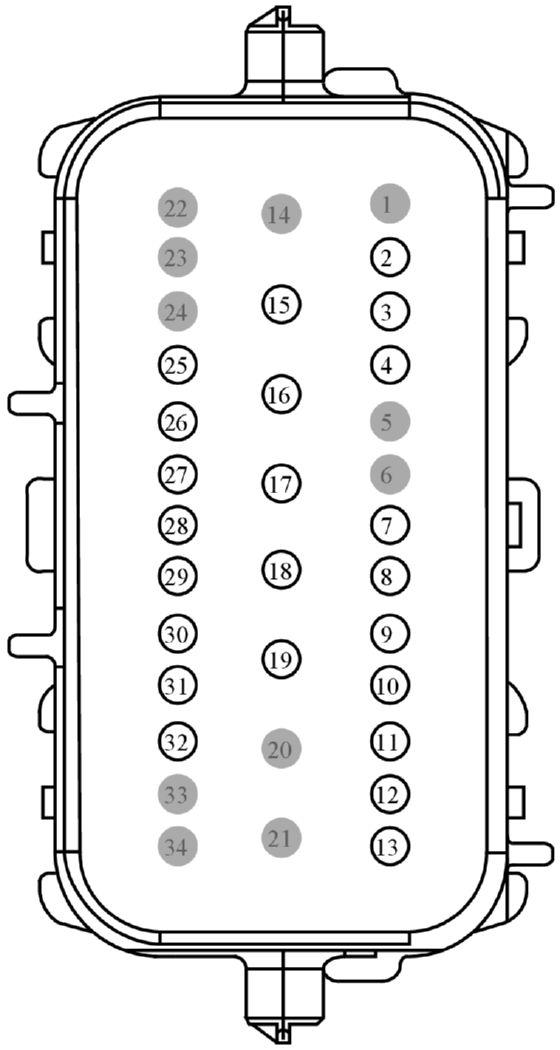

MALE
Harness
13A576
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | VMF25 (GY-BN) | 22 | BU5T-14421-HA | |||
| 3 | LMP07 (BU-WH) | 22 | BU5T-14421-HA | |||
| 4 | VMF26 (BU-GY) | 22 | BU5T-14421-HA | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | VAT41 (VT-BN) | 20 | BU5T-14421-HA | |||
| 8 | RAT41 (WH-BU) | 20 | BU5T-14421-HA | |||
| 9 | CBB25 (WH-OG) | 20 | BU5T-14421-HA | |||
| 10 | VMF27 (YE-VT) | 22 | BU5T-14421-HA | |||
| 11 | CLS04 (YE-VT) | 22 | BU5T-14421-HA | |||
| 12 | RMP07 (GN-WH) | 22 | BU5T-14421-HA | |||
| 13 | CAT03 (GY-BN) | 18 | 2L1T-14421-CA | |||
| 14 | * | * | N/A | |||
| 15 | CAT19 (BU) | 10 | 8U5T-14421-BA | |||
| 16 | CAT14 (OG) | 10 | 8U5T-14421-BA | |||
| 17 | CAT09 (GN) | 14 | 8U5T-14421-DA|8U5T-14421-CA | |||
| 17 | CAT09 (GN) | 16 | 8U5T-14421-DA|8U5T-14421-CA | |||
| 18 | CAT06 (YE) | 14 | 8U5T-14421-DA|8U5T-14421-CA | |||
| 18 | CAT06 (YE) | 16 | 8U5T-14421-DA|8U5T-14421-CA | |||
| 19 | CAT11 (BN) | 14 | 8U5T-14421-CA | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
| 23 | * | * | N/A | |||
| 24 | * | * | N/A | |||
| 25 | VMF31 (BU-GN) | 22 | BU5T-14421-HA | |||
| 26 | VMF28 (VT-OG) | 22 | BU5T-14421-HA | |||
| 27 | VMF32 (BU-BN) | 22 | BU5T-14421-HA | |||
| 28 | VDB27 (VT-GN) | 22 | BU5T-14421-HA | |||
| 29 | VDB28 (GY-VT) | 22 | BU5T-14421-HA | |||
| 30 | DMP38 (BK) | 20 | BU5T-14421-HA | |||
| 31 | VMP39 (BU-OG) | 22 | BU5T-14421-HA | |||
| 32 | VMP38 (GY-VT) | 22 | BU5T-14421-HA | |||
| 33 | * | * | N/A | |||
| 34 | * | * | N/A | |||

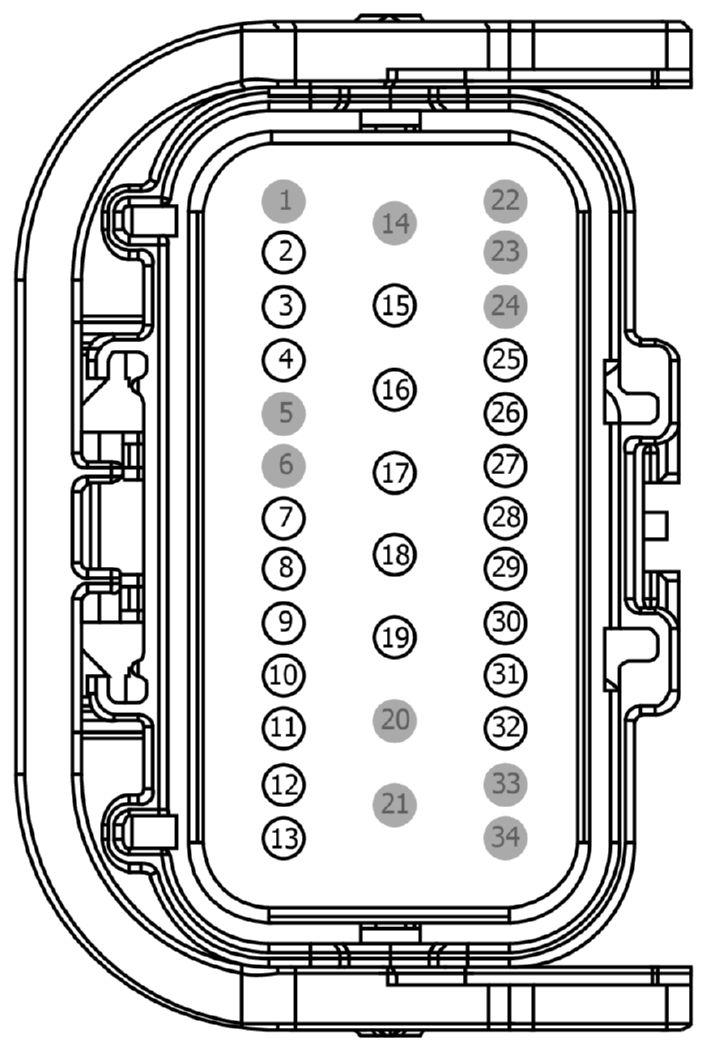

FEMALE
Harness
14405
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | VMF25 (YE) | 22 | BU5T-14474-UA | |||
| 3 | LMP07 (BU-WH) | 22 | BU5T-14474-UA | |||
| 4 | VMF26 (WH-OG) | 22 | BU5T-14474-UA | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | VAT41 (VT-BN) | 22 | BU5T-14474-UA | |||
| 8 | RAT41 (WH-BU) | 22 | BU5T-14474-UA | |||
| 9 | CBB25 (WH-OG) | 20 | BU5T-14474-UA | |||
| 10 | VMF27 (YE-GY) | 22 | BU5T-14474-UA | |||
| 11 | CLS04 (YE-VT) | 22 | BU5T-14474-UA | |||
| 12 | RMP07 (GN-WH) | 22 | BU5T-14474-UA | |||
| 13 | CAT03 (GY-BN) | 18 | 7C3T-14474-DA | |||
| 14 | * | * | N/A | |||
| 15 | CAT19 (BU) | 12 | F8VB-14474-AA|7L7T-14474-EA | |||
| 16 | CAT14 (OG) | 12 | F8VB-14474-BA|7L7T-14474-EA | |||
| 16 | CAT14 (OG) | 16 | F8VB-14474-BA|7L7T-14474-EA | |||
| 17 | CAT09 (GN) | 16 | F8VB-14474-BA | |||
| 18 | CAT06 (YE) | 16 | F8VB-14474-BA | |||
| 19 | CAT11 (BN) | 14 | F8VB-14474-AA | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
| 23 | * | * | N/A | |||
| 24 | * | * | N/A | |||
| 25 | VMF31 (BU-GN) | 22 | BU5T-14474-UA | |||
| 25 | VMF31 (BU-WH) | 22 | BU5T-14474-UA | |||
| 26 | VMF28 (YE-OG) | 22 | BU5T-14474-UA | |||
| 27 | VMF32 (BU-BN) | 22 | BU5T-14474-UA | |||
| 28 | VDB27 (VT-GN) | 22 | BU5T-14474-UA | |||
| 29 | VDB28 (GY-VT) | 22 | BU5T-14474-UA | |||
| 30 | DMP38 (BK) | 20 | BU5T-14474-UA | |||
| 31 | VMP39 (BU-OG) | 22 | BU5T-14474-UA | |||
| 32 | VMP38 (GY-VT) | 22 | BU5T-14474-UA | |||
| 33 | * | * | N/A | |||
| 34 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1606
Service Part Number:
KU2Z-14S411-SA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1607
Service Part Number:
KU2Z-14S411-TA
Gauge:
14 16
Pin material:
Tin (Greased) & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
