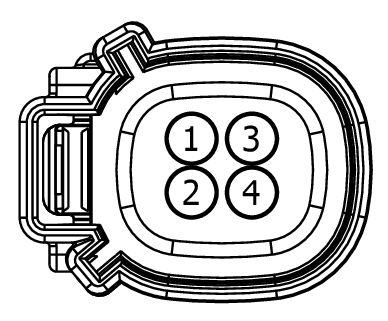

Connector End View (C415A) - REAR LAMP ASSEMBLY RH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C415A | REAR LAMP ASSEMBLY RH | DK GY | 13A409 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS53 (GY-VT) | 22 | CTRL MOD. - STOP/TURN RIGHT OUTBOARD | BU5T-14474-UA | ||||
| 2 | CLS09 (WH-OG) | 22 | CTRL MOD. - PARK REAR RIGHT | BU5T-14474-UA | ||||
| 3 | CLS27 (GN-OG) | 22 | CTRL MOD. - TURN LAMP RIGHT REAR | BU5T-14474-UA | ||||
| 4 | GD406 (BK-YE) | 22 | GROUND - FRAME REAR RIGHT | BU5T-14474-UA | ||||
