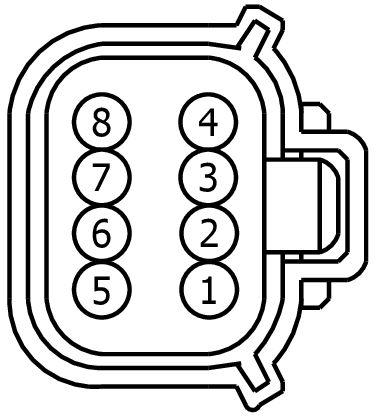

Connector End View (C412B) - REAR LAMP ASSEMBLY LH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C412B | REAR LAMP ASSEMBLY LH | LT GY | 13A409 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CMF16 (YE-GN) | 22 | CTRL MOD. - LEFT REAR RADAR POWER | BU5T-14474-UA | ||||
| 2 | RMF16 (VT-BN) | 22 | CTRL MOD. - LEFT REAR RADAR GROUND | BU5T-14474-UA | ||||
| 3 | VMF12 (GN-VT) | 22 | CTRL MOD. - REAR RADAR # CAN BUS HIGH | BU5T-14474-UA | ||||
| 4 | VMF13 (YE-BU) | 22 | CTRL MOD. - REAR RADAR # CAN BUS LOW | BU5T-14474-UA | ||||
| 5 | RMF16 (VT-BN) | 22 | CTRL MOD. - LEFT REAR RADAR GROUND | BU5T-14474-UA | ||||
| 6 | CLS10 (GN-BN) | 22 | CTRL MOD. - REVERSE LEFT OR COMMON | BU5T-14474-UA | ||||
| 6 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | BU5T-14474-UA | ||||
| 7 | GD406 (BK-YE) | 22 | GROUND - FRAME REAR RIGHT | BU5T-14474-UA | ||||
| 8 | VDN14 (YE-VT) | 22 | CTRL MOD. - LIN BUS # 14 | BU5T-14474-UA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1614
Service Part Number:
FU2Z-14S411-BB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Connector - Inline
- Lamp - Reverse
- Mirror - Sideview / Heated
