Connector End View (C408) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C408 | INLINE | BK | 13A40914405 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-GA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| AU5T-14421-DA | EU2Z-14421-CA | 1.50 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.80 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.80 |
| AU5T-14421-EA | EU2Z-14421-CA | 1.50 |
| DU5T-14474-TAB | DU2Z-14474-CA | 0.64 |
| CU5T-14474-EB | DU2Z-14474-CA | 0.64 |
| CU5T-14474-DB | DU2Z-14474-CA | 0.64 |
| DU5T-14474-CBB | DU2Z-14474-DA | 1.50 |
| EU5T-14474-FA | EU2Z-14474-AB | 2.80 |
| EU5T-14474-HA | EU2Z-14474-AB | 2.80 |
| DU5T-14474-DBB | DU2Z-14474-DA | 1.50 |
| HU5T-14474-FA | DU2Z-14474-DA | 1.50 |

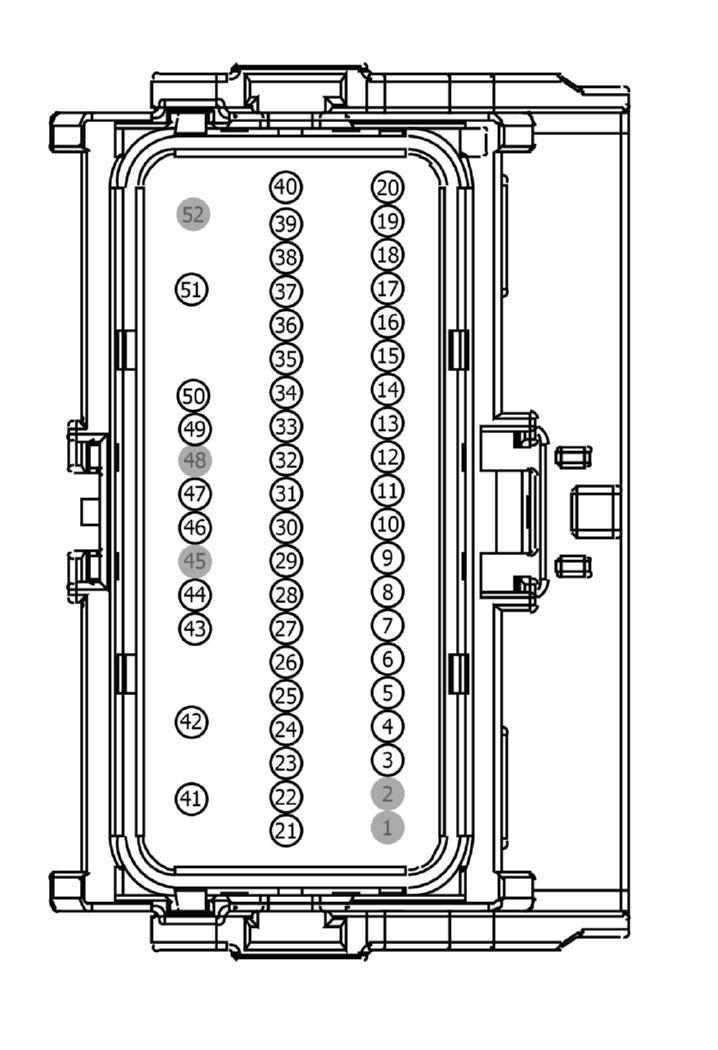

MALE
Harness
13A409
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | CLS54 (BU-OG) | 22 | 9U5T-14421-BA | |||
| 4 | CLS55 (GN-BU) | 22 | 9U5T-14421-BA | |||
| 5 | VPK08 (WH-OG) | 22 | 9U5T-14421-BA | |||
| 6 | RPK08 (YE-GN) | 22 | 9U5T-14421-BA | |||
| 7 | CLN25 (WH-GN) | 22 | 9U5T-14421-BA | |||
| 8 | CBB25 (WH-OG) | 22 | 9U5T-14421-BA | |||
| 9 | VDN04 (VT-WH) | 22 | 9U5T-14421-BA | |||
| 10 | RMP19 (BU-GY) | 22 | 9U5T-14421-BA | |||
| 11 | VMP19 (WH-GN) | 22 | 9U5T-14421-BA | |||
| 12 | DMP19 (BK) | 20 | 9U5T-14421-BA | |||
| 13 | CMF17 (VT-GY) | 22 | 9U5T-14421-BA | |||
| 14 | RMF17 (BU-BN) | 22 | 9U5T-14421-BA | |||
| 15 | CMF16 (YE-GN) | 22 | 9U5T-14421-BA | |||
| 16 | RMF16 (VT-BN) | 22 | 9U5T-14421-BA | |||
| 17 | VMF12 (GN-VT) | 22 | 9U5T-14421-BA | |||
| 18 | VMF13 (YE-BU) | 22 | 9U5T-14421-BA | |||
| 19 | VYA07 (BU-GY) | 22 | 9U5T-14421-BA | |||
| 20 | CLS05 (BU-GY) | 22 | 9U5T-14421-BA | |||
| 21 | CLS10 (GN-BN) | 20 | AU5T-14421-DA | |||
| 22 | CLS23 (GY-OG) | 18 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 22 | CLS23 (GY-OG) | 22 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 23 | CLS51 (WH-GN) | 18 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 23 | CLS51 (WH-GN) | 22 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 24 | CLS53 (GY-VT) | 18 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 24 | CLS53 (GY-VT) | 22 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 25 | CLS27 (GN-OG) | 18 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 25 | CLS27 (GN-OG) | 22 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 26 | CLS09 (WH-OG) | 18 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 26 | CLS09 (WH-OG) | 22 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 27 | CLS08 (VT-GN) | 18 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 27 | CLS08 (VT-GN) | 22 | 9U5T-14421-BA|9U5T-14421-CA | |||
| 28 | VLN74 (GN-BU) | 22 | 9U5T-14421-BA | |||
| 29 | CPRH0 (YE-OG) | 22 | 9U5T-14421-BA | |||
| 30 | RYA03 (BU-BN) | 22 | 9U5T-14421-BA | |||
| 31 | CLN13 (WH-BU) | 22 | 9U5T-14421-BA | |||
| 32 | CPR63 (GY-YE) | 22 | 9U5T-14421-BA | |||
| 33 | VMF13 (YE-BU) | 22 | 9U5T-14421-BA | |||
| 34 | VMF12 (GN-VT) | 22 | 9U5T-14421-BA | |||
| 35 | CLF02 (GY-BN) | 20 | 9U5T-14421-BA | |||
| 36 | CBP02 (GN) | 20 | 9U5T-14421-BA | |||
| 37 | VYA21 (GY-BN) | 22 | 9U5T-14421-BA | |||
| 38 | CYA18 (VT-GY) | 22 | 9U5T-14421-BA | |||
| 39 | RYA21 (BN) | 22 | 9U5T-14421-BA | |||
| 40 | VDN14 (YE-VT) | 22 | AU5T-14421-DA | |||
| 41 | GD406 (BK-YE) | 14 | 8U5T-14421-CA | |||
| 42 | GD481 (BK-GN) | 14 | 8U5T-14421-DA|8U5T-14421-CA | |||
| 42 | GD481 (BK-GN) | 16 | 8U5T-14421-DA|8U5T-14421-CA | |||
| 43 | VDB27 (VT-GN) | 22 | AU5T-14421-DA | |||
| 44 | VDB28 (GY-VT) | 22 | AU5T-14421-DA | |||
| 45 | * | * | N/A | |||
| 46 | HYA01 (OG-GN) | 18 | AU5T-14421-EA | |||
| 47 | HYA02 (OG-WH) | 18 | AU5T-14421-EA | |||
| 48 | * | * | N/A | |||
| 49 | CPL13 (BN-GN) | 16 | AU5T-14421-EA | |||
| 50 | CPL11 (GY-BN) | 16 | AU5T-14421-EA | |||
| 51 | SBB37 (GY-RD) | 14 | 8U5T-14421-CA | |||
| 52 | * | * | N/A | |||

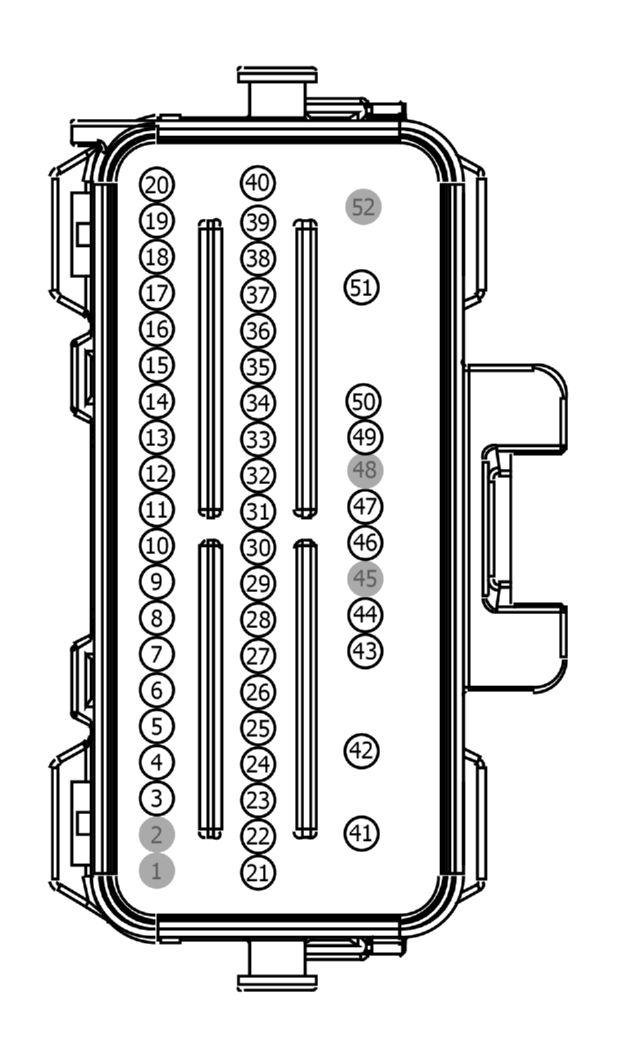

FEMALE
Harness
14405
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | CLS54 (BU-OG) | 22 | DU5T-14474-TAB | |||
| 4 | CLS55 (GN-BU) | 22 | DU5T-14474-TAB | |||
| 5 | VPK08 (WH-OG) | 22 | DU5T-14474-TAB | |||
| 6 | RPK08 (YE-GN) | 22 | DU5T-14474-TAB | |||
| 7 | CLN25 (WH-GN) | 22 | DU5T-14474-TAB | |||
| 8 | CBB25 (WH-BU) | 22 | DU5T-14474-TAB | |||
| 9 | VDN04 (VT-WH) | 22 | DU5T-14474-TAB | |||
| 9 | VDN04 (WH-VT) | 22 | DU5T-14474-TAB | |||
| 10 | RMP19 (BU-GY) | 22 | DU5T-14474-TAB | |||
| 11 | VMP19 (WH-GN) | 22 | DU5T-14474-TAB | |||
| 12 | DMP19 (BK) | 20 | CU5T-14474-EB | |||
| 13 | CMF17 (VT-GY) | 22 | DU5T-14474-TAB | |||
| 14 | RMF17 (BU-BN) | 22 | DU5T-14474-TAB | |||
| 15 | CMF16 (YE-GN) | 22 | DU5T-14474-TAB | |||
| 16 | RMF16 (VT-BN) | 22 | DU5T-14474-TAB | |||
| 17 | VMF12 (GN-VT) | 22 | DU5T-14474-TAB | |||
| 18 | VMF13 (YE-BU) | 22 | DU5T-14474-TAB | |||
| 19 | VYA07 (BU-GY) | 22 | DU5T-14474-TAB | |||
| 20 | CLS05 (BU-GY) | 20 | CU5T-14474-EB | |||
| 21 | CLS10 (GN-BN) | 16 | DU5T-14474-DBB | |||
| 22 | CLS23 (GY-OG) | 18 | CU5T-14474-DB | |||
| 23 | CLS51 (WH-GN) | 18 | CU5T-14474-DB | |||
| 24 | CLS53 (GY-VT) | 18 | CU5T-14474-DB | |||
| 25 | CLS27 (GN-OG) | 18 | CU5T-14474-DB | |||
| 26 | CLS09 (WH-OG) | 18 | CU5T-14474-DB | |||
| 27 | CLS08 (VT-GN) | 18 | CU5T-14474-DB | |||
| 28 | VLN74 (GN-BU) | 22 | DU5T-14474-TAB | |||
| 29 | CPRH0 (YE-BU) | 22 | DU5T-14474-TAB | |||
| 30 | RYA03 (BU-BN) | 22 | DU5T-14474-TAB | |||
| 31 | CLN13 (WH-BU) | 22 | DU5T-14474-TAB | |||
| 32 | CPR63 (GY-YE) | 22 | DU5T-14474-TAB | |||
| 33 | VMF13 (YE-BU) | 22 | DU5T-14474-TAB | |||
| 34 | VMF12 (GN-VT) | 22 | DU5T-14474-TAB | |||
| 35 | CLF02 (GY-BN) | 20 | CU5T-14474-EB | |||
| 36 | CBP02 (GN) | 20 | CU5T-14474-EB | |||
| 37 | VYA21 (GY-BN) | 22 | DU5T-14474-TAB | |||
| 38 | CYA18 (VT) | 22 | DU5T-14474-TAB | |||
| 39 | RYA21 (BN) | 22 | DU5T-14474-TAB | |||
| 40 | VDN14 (YE-VT) | 22 | DU5T-14474-CBB | |||
| 41 | GD406 (BK-YE) | 12 | EU5T-14474-GA | |||
| 42 | GD481 (BN-GN) | 12 | EU5T-14474-FA | |||
| 43 | VDB27 (VT-GN) | 22 | DU5T-14474-CBB | |||
| 44 | VDB28 (GY-VT) | 22 | DU5T-14474-CBB | |||
| 45 | * | * | N/A | |||
| 46 | HYA01 (OG-GN) | 16 | DU5T-14474-DBB | |||
| 47 | HYA02 (OG-WH) | 16 | DU5T-14474-DBB | |||
| 48 | * | * | N/A | |||
| 49 | CPL13 (BN-GN) | 14 | HU5T-14474-FA | |||
| 50 | CPL11 (GY-BN) | 14 | HU5T-14474-FA | |||
| 51 | SBB37 (GY-RD) | 10 | EU5T-14474-HA | |||
| 52 | * | * | N/A | |||
