Connector End View (C406) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C406 | INLINE | BK | 1266314405 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14474-AAA | Not Available | |
| JU5T-14474-ABA | Not Available | |
| JU5T-14474-ACA | Not Available | |
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |
| 2L1T-14421-DA | EU2Z-14421-CA | 1.50 |

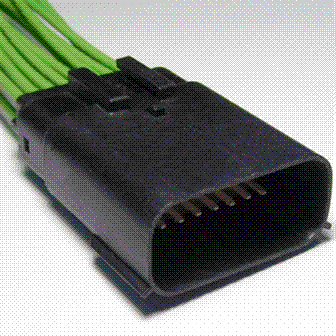

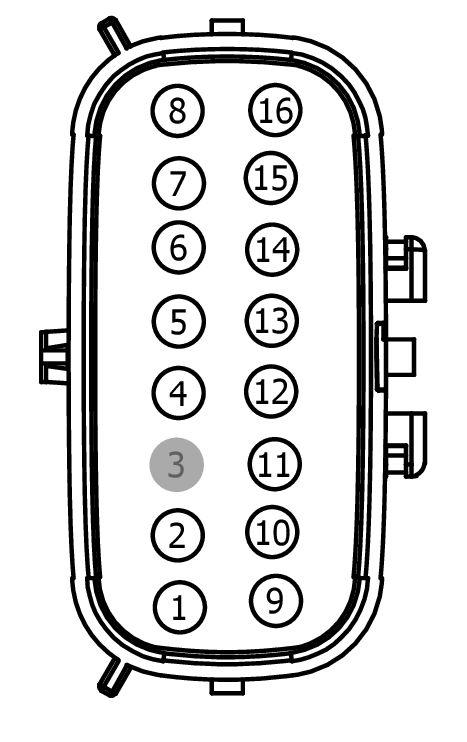

MALE
Harness
12663
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB04 (BU) | 20 | BU5T-14421-HA | |||
| 2 | VDB05 (WH) | 20 | BU5T-14421-HA | |||
| 3 | * | * | N/A | |||
| 4 | GD412 (BK-WH) | 20 | BU5T-14421-HA | |||
| 5 | GD412 (BK-VT) | 20 | BU5T-14421-HA | |||
| 6 | RE481 (BU-GY) | 20 | BU5T-14421-HA | |||
| 7 | CYB03 (BN-YE) | 20 | BU5T-14421-HA | |||
| 8 | CYB03 (BN-YE) | 20 | BU5T-14421-HA | |||
| 9 | SBBE6 (YE-RD) | 20 | BU5T-14421-HA | |||
| 10 | LYB22 (BU) | 20 | BU5T-14421-HA | |||
| 11 | CR167 (YE-VT) | 20 | BU5T-14421-HA | |||
| 12 | CYD14 (GN-BN) | 20 | BU5T-14421-HA | |||
| 13 | CE318 (VT-OG) | 20 | BU5T-14421-HA | |||
| 14 | CYB74 (YE-BU) | 20 | BU5T-14421-HA | |||
| 15 | VYB30 (YE-GN) | 20 | BU5T-14421-HA | |||
| 16 | GD909 (BK-WH | 14 | 2L1T-14421-DA | |||

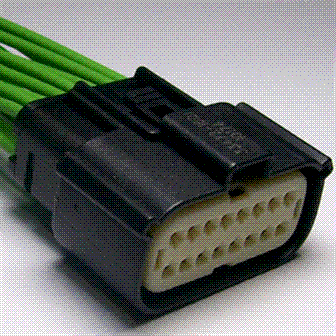

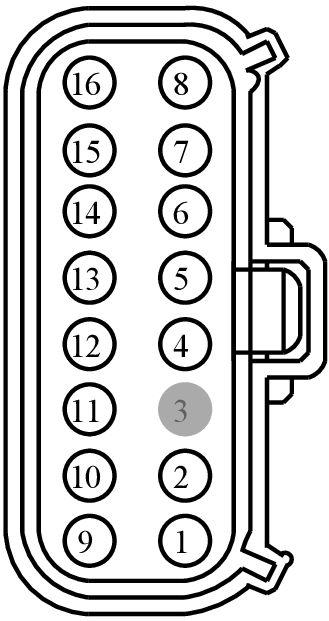

FEMALE
Harness
14405
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VDB04 (BU) | 22 | JU5T-14474-AAA | |||
| 2 | VDB05 (WH) | 22 | JU5T-14474-AAA | |||
| 3 | * | * | N/A | |||
| 4 | GD412 (BK-VT) | 20 | JU5T-14474-AAA | |||
| 5 | GD412 (BK-VT) | 20 | JU5T-14474-AAA | |||
| 6 | RE481 (BU-GY) | 22 | JU5T-14474-AAA | |||
| 7 | CYB03 (BN-YE) | 20 | JU5T-14474-AAA | |||
| 8 | CYB03 (BN-YE) | 20 | JU5T-14474-AAA | |||
| 9 | SBBE6 (YE-RD) | 20 | JU5T-14474-AAA | |||
| 10 | LYB22 (BU) | 22 | JU5T-14474-AAA | |||
| 11 | CR167 (YE-GY) | 22 | JU5T-14474-AAA | |||
| 12 | CYD14 (GN-BN) | 22 | JU5T-14474-AAA | |||
| 13 | CE318 (VT-OG) | 22 | JU5T-14474-AAA | |||
| 14 | CYB74 (YE-BU) | 18 | JU5T-14474-ABA | |||
| 15 | VYB30 (YE-GN) | 22 | JU5T-14474-AAA | |||
| 16 | GD909 (BK-WH) | 14 | JU5T-14474-ACA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1599
Service Part Number:
EU2Z-14S411-VB
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Module - Heated Seat (driver)
- Module - Heated Seat (Passenger)
- Sensor - Knock
Pigtail Kit Part Number WPT-1279
Service Part Number:
CU2Z-14S411-ADA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Lamp - Headlamp - High/Low Beam
- Mating Connector WPT-1404
- Module - Heated Seat (driver)
- Module - Transfer Case Shift Control
