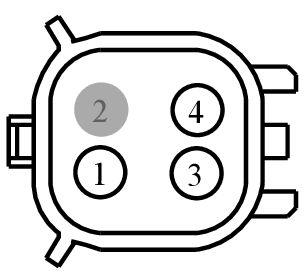

Connector End View (C1151) - FRONT SUSPENSION HEIGHT SENSOR RH
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1151 | FRONT SUSPENSION HEIGHT SENSOR RH | BK | 14B060/3C221 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VCD11 (GY-VT) | 20 | SENSOR - SUSPENSION VERTICAL POSITION FRONT RIGHT | 3F2T-14474-RA | ||||
| 1 | VCD11 (GY-VT) | 22 | SENSOR - SUSPENSION VERTICAL POSITION FRONT RIGHT | 3F2T-14474-RA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | LCD28 (BN-YE) | 20 | CTRL MOD. - SUSPENSION # VERTICAL POSITION (HEIGHT) SENSOR FRONT RIGHT + | 3F2T-14474-RA | ||||
| 3 | LCD28 (BN-YE) | 22 | CTRL MOD. - SUSPENSION # VERTICAL POSITION (HEIGHT) SENSOR FRONT RIGHT + | 3F2T-14474-RA | ||||
| 4 | RCD28 (WH-VT) | 22 | CTRL MOD. - SUSPENSION # VERTICAL POSITION (HEIGHT) SENSOR FRONT RIGHT - | 3F2T-14474-RA | ||||
| 4 | RCD28 (WH-VT) | 20 | CTRL MOD. - SUSPENSION # VERTICAL POSITION (HEIGHT) SENSOR FRONT RIGHT - | 3F2T-14474-RA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1288
Service Part Number:
CU2Z-14S411-ZA
Gauge:
16
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Sensor - Catalyst Monitor
- Sensor - O2 (HEGO/ EGO)
Pigtail Kit Part Number WPT-1570
Service Part Number:
CU2Z-14S411-ZB
Gauge:
16
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Actuator - Door Lock - RH - Front
- Connector - Inline
- Lamp - Fog/Driving
- Lamp - Liftgate Applique
- Sensor - Catalyst Monitor
- Sensor - O2 (HEGO/ EGO)
- Speaker - Siren
- Switch - Seat Belt Warning
