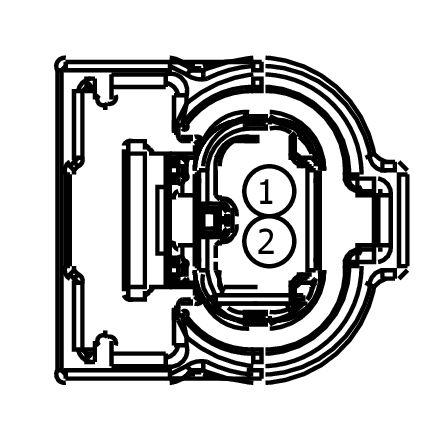

Connector End View (C1110) - AIR CONDITIONING (A/C) COMPRESSOR CONTROL SOLENOID
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1110 | AIR CONDITIONING (A/C) COMPRESSOR CONTROL SOLENOID | BK | 14B060 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-DAB | Not Available | |
| EU5T-14474-EAB | KU2Z-14474-CA | 1.20 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK03 (GY) | 16 | FUSE - 8 OR CIRCUIT BREAKER | EU5T-14474-EAB|EU5T-14474-DAB | ||||
| 1 | CBK03 (GY) | 20 | FUSE - 8 OR CIRCUIT BREAKER | EU5T-14474-EAB|EU5T-14474-DAB | ||||
| 2 | VE462 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # VARIABLE A/C COMPRESSOR VALVE | EU5T-14474-DAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1520
Service Part Number:
JU2Z-14S411-TA
Gauge:
20
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Sensor - Knock
- Solenoid - Engine Variable Timing
- Solenoid - Turbo Charger Bypass
- Valve - Variable A/C Compressor
