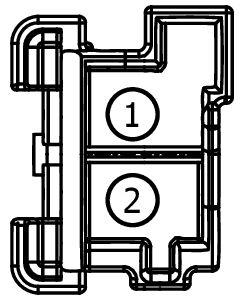

Connector End View (C1107) - OUTPUT SHAFT SPEED (OSS) SENSOR
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1107 | OUTPUT SHAFT SPEED (OSS) SENSOR | BU | 7G276 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8V5T-14421-AFA | LU2Z-14421-BA | 1.20 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | OSS (YE-OG) | 20 | SENSOR - OUTPUT SHAFT SPEED (OSS) | 8V5T-14421-AFA | ||||
| 2 | V9REF (GN) | 20 | VOLTAGE REFERENCE | 8V5T-14421-AFA | ||||
