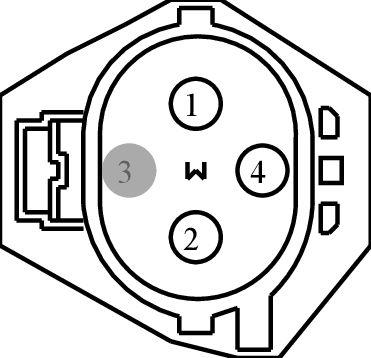

Connector End View (C1074) - COOLING FAN MOTOR 1
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1074 | COOLING FAN MOTOR 1 | BK | 12A581 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-ADA | LU2Z-14474-CA | 1.50 |
| 93BG-14474-YCA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CB101 (BU) | 8 | FUSE - 1 OR CIRCUIT BREAKER | 93BG-14474-YCA | ||||
| 2 | GD131 (BK-GY) | 8 | GROUND - HEADLAMP PANEL/GOR RIGHT | 93BG-14474-YCA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CEC02 (GN-BU) | 20 | CTRL MOD. - COOLING FAN CONTROL LOW (FC) | 97BG-14474-ADA | ||||
Available Pigtail Kits

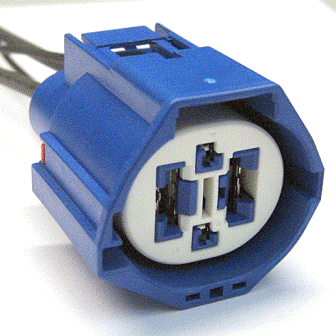

Pigtail Kit Part Number WPT-1361
Service Part Number:
9U2Z-14S411-LB
Gauge:
10 16
Pin material:
Tin (greased)
Cavities:
4
Vehicle Uses:
- Motor - Electric Water Pump
- Motor - Engine Cooling Fan

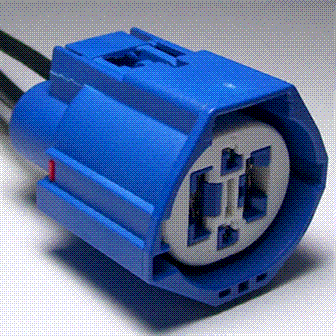

Pigtail Kit Part Number WPT-935
Service Part Number:
9U2Z-14S411-LA
Gauge:
10 16
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Motor - Engine Cooling Fan
