Connector End View (C1047) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1047 | INLINE | BK | 12C50812A699 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7U5T-14421-BA | EU2Z-14421-CA | 1.50 |
| 7U5T-14474-SA | DU2Z-14474-DA | 1.50 |
| 7U5T-14421-AA | EU2Z-14421-CA | 1.50 |

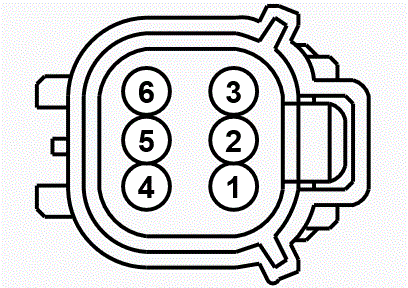

MALE
Harness
12C508
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE401 (GN-BU) | 18 | 7U5T-14421-BA | |||
| 2 | VE801 (VT-OG) | 22 | 7U5T-14421-AA | |||
| 3 | VE802 (BN-BU) | 22 | 7U5T-14421-AA | |||
| 4 | VE716 (YE) | 22 | 7U5T-14421-AA | |||
| 5 | RE323 (WH-BN) | 22 | 7U5T-14421-AA | |||
| 6 | RE324 (BN-GN) | 22 | 7U5T-14421-AA | |||

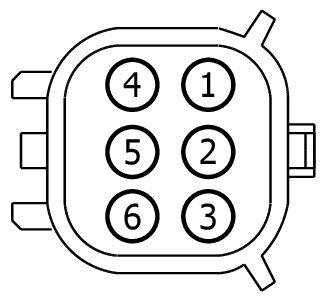

FEMALE
Harness
12A699
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SIGRT (WH) | 20 | 7U5T-14474-SA | |||
| 2 | KS1+ (WH) | 20 | 7U5T-14474-SA | |||
| 3 | KS2+ (WH) | 20 | 7U5T-14474-SA | |||
| 4 | ECT (BK) | 20 | 7U5T-14474-SA | |||
| 5 | KS1- (BK) | 20 | 7U5T-14474-SA | |||
| 6 | RE324 (BN-GN) | 20 | 7U5T-14474-SA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1426
Service Part Number:
FU2Z-14S411-TA
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Camera - Reverse Park Aid
- Lamp - Park/Turn/Stop
- Sensor - Coolant Temperature
- Sensor - O2 (HEGO/ EGO)
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
