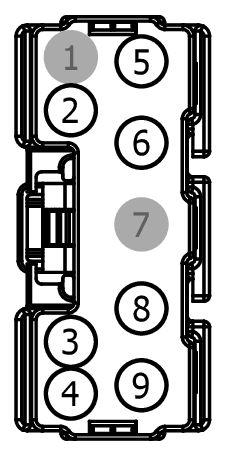

Connector End View (C1035G) - BATTERY JUNCTION BOX [BCMC]
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1035G | BATTERY JUNCTION BOX [BCMC] | GY | 12A581 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.80 |
| 97BG-14474-CCA | JU2Z-14474-AB | 6.30 |
| 6M5T-14474-BAA | DU2Z-14474-DA | |
| 7C3T-14474-KA | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CE188 (BN) | 22 | CTRL MOD. - POWERTRAIN # CHARGE AIR COOLING FAN RELAY | 6M5T-14474-BAA | ||||
| 3 | CAC15 (BU-BN) | 22 | SWITCH - UPFITTER #5 | 6M5T-14474-BAA | ||||
| 4 | CAC13 (BU-OG) | 16 | RELAY - UPFITTER #5 | 3M5T-14474-HBA | ||||
| 5 | CHP07 (BN-VT) | 12 | RELAY - PTC HEATER BANK 3 | 97BG-14474-CBA|97BG-14474-CCA | ||||
| 5 | CE632 (GY-BU) | 14 | RELAY - CHARGE AIR COOLING FAN | 97BG-14474-CBA|97BG-14474-CCA | ||||
| 6 | CAC16 (VT-OG) | 22 | SWITCH - UPFITTER #6 | 6M5T-14474-BAA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | CAC14 (YE-OG) | 16 | RELAY - UPFITTER #6 | 7C3T-14474-KA | ||||
| 9 | SBBA5 (RD) | 10 | FUSE - 105 OR CIRCUIT BREAKER | 97BG-14474-CCA | ||||
