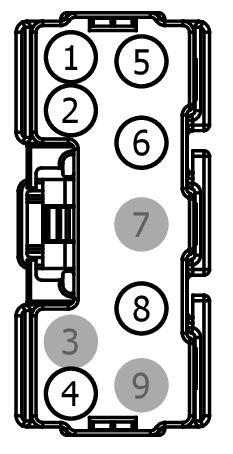

Connector End View (C1035E) - BATTERY JUNCTION BOX [BCMC]
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1035E | BATTERY JUNCTION BOX [BCMC] | BN | 12A581 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 6M5T-14474-BAA | Not Available | |
| 7C3T-14474-KA | DU2Z-14474-DA | 1.50 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.80 |
| 97BG-14474-CBA | JU2Z-14474-AB | 6.30 |
| XF2T-14474-DA | DU2Z-14474-EA | 2.80 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CYE10 (BU-GN) | 22 | SENSOR - HIGH VOLTAGE BATTERY | 3M5T-14474-HAA|XF2T-14474-DA | ||||
| 1 | CBBB4 (VT-BN) | 10 | FUSE - 114 OR CIRCUIT BREAKER | 3M5T-14474-HAA|XF2T-14474-DA | ||||
| 2 | VDB04 (BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | 6M5T-14474-BAA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | GD132 (BK) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 3M5T-14474-HAA | ||||
| 5 | CBB50 (YE-OG) | 12 | FUSE - 50 OR CIRCUIT BREAKER | 97BG-14474-CBA | ||||
| 6 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | 6M5T-14474-BAA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | CYB72 (BU-GY) | 16 | CTRL MOD. - TRACTION BATTERY CONTROL # ENGINE COOLANT VALVE | 7C3T-14474-KA | ||||
| 9 | * | * | Not Used | N/A | ||||
