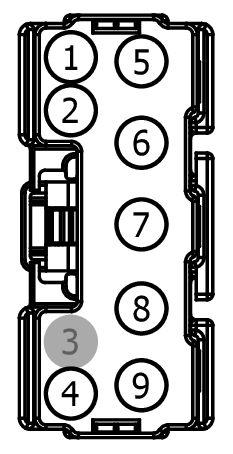

Connector End View (C1035D) - BATTERY JUNCTION BOX [BCMC]
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1035D | BATTERY JUNCTION BOX [BCMC] | BK | 12A581 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 6M5T-14474-BAA | Not Available | |
| 7C3T-14474-KA | DU2Z-14474-DA | 1.50 |
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.80 |
| XW4T-14474-TA | JU2Z-14474-AB | 6.30 |
| 97BG-14474-ABB | DU2Z-14474-DA | 1.50 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CAT09 (GN) | 16 | CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT | 3M5T-14474-HBA | ||||
| 2 | CLS19 (VT-OG) | 22 | CTRL MOD. - STOP/TURN RIGHT (INBOARD) | 6M5T-14474-BAA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CAT06 (YE) | 16 | CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT | 3M5T-14474-HBA | ||||
| 5 | SBB28 (GN-RD) | 8 | FUSE - 28 OR CIRCUIT BREAKER | XW4T-14474-TA | ||||
| 6 | CBBC5 (YE) | 22 | FUSE - 125 OR CIRCUIT BREAKER | 97BG-14474-ABB | ||||
| 7 | SB202 (YE-RD) | 8 | FUSE - 202 OR CIRCUIT BREAKER | XW4T-14474-TA | ||||
| 8 | CBBD8 (GY-OG) | 16 | FUSE - 138 OR CIRCUIT BREAKER | 7C3T-14474-KA | ||||
| 9 | SBB29 (GY-RD) | 8 | FUSE - 29 OR CIRCUIT BREAKER | XW4T-14474-TA | ||||
