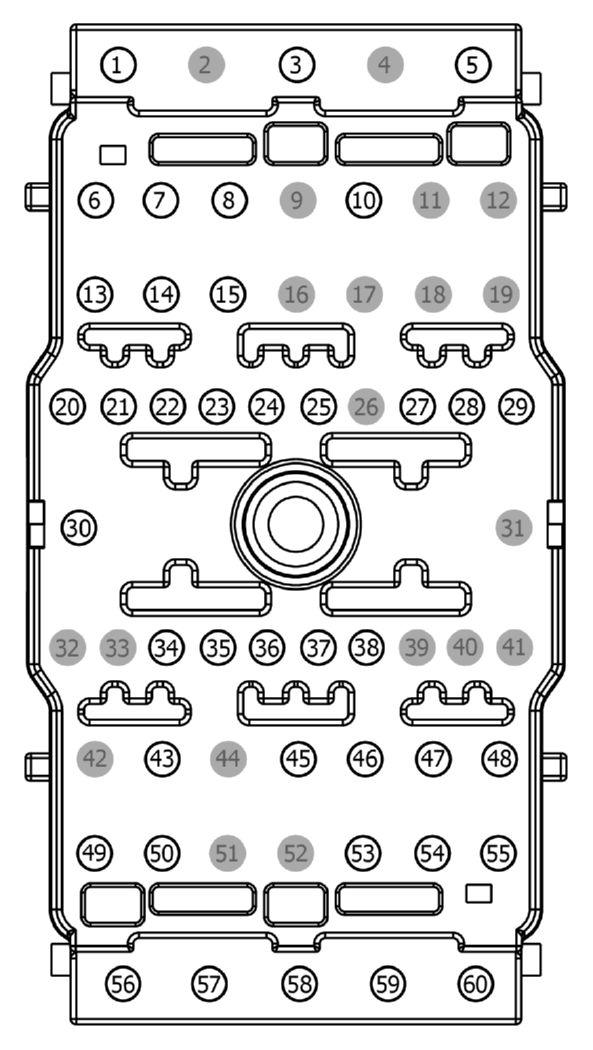

Connector End View (C1035C) - BATTERY JUNCTION BOX [BCMC]
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1035C | BATTERY JUNCTION BOX [BCMC] | GY | 12A581 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-BAA | Not Available | |
| F8VB-14474-AA | EU2Z-14474-AB | 2.80 |
| XF2T-14474-CA | EU2Z-14474-AB | 2.80 |
| F8VB-14474-BA | EU2Z-14474-AB | 2.80 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| DU5T-14474-UBB | KU2Z-14474-DA | 6.30 |
| 7L7T-14474-EA | EU2Z-14474-AB | 2.80 |
| CU5T-14474-RA | KU2Z-14474-DA | 6.30 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD132 (BK-VT) | 14 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | F8VB-14474-AA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CDC25 (BN-GN) | 14 | RELAY - STARTER | F8VB-14474-AA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CH401 (VT-WH) | 22 | RELAY - A/C CLUTCH | XF2T-14474-CA|F8VB-14474-BA | ||||
| 5 | CBBB4 (VT-BN) | 16 | FUSE - 114 OR CIRCUIT BREAKER | XF2T-14474-CA|F8VB-14474-BA | ||||
| 6 | CBBA0 (YE-VT) | 16 | FUSE - 100 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 7 | SBBG0 (VT-RD) | 22 | FUSE - 160 OR CIRCUIT BREAKER | XF2T-14474-CA | ||||
| 8 | SBB65 (RD) | 18 | FUSE - 65 OR CIRCUIT BREAKER | BU5T-14474-BAA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CAT03 (GY-BN) | 18 | CTRL MOD. - TRAILER TOW # BACKUP LAMPS | BU5T-14474-BAA | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | CBBG8 (GY-YE) | 18 | FUSE - 168 OR CIRCUIT BREAKER | BU5T-14474-BAA|F8VB-14474-BA | ||||
| 13 | CAC07 (VT-GN) | 16 | RELAY - UPFITTER #3 | BU5T-14474-BAA|F8VB-14474-BA | ||||
| 13 | CLS12 (BN-YE) | 16 | CTRL MOD. - SIDE MARKER | BU5T-14474-BAA|F8VB-14474-BA | ||||
| 14 | CBBG9 (VT-GY) | 16 | FUSE - 169 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 14 | CAC08 (BN) | 16 | RELAY - UPFITTER #4 | F8VB-14474-BA | ||||
| 15 | CBBH0 (YE-OG) | 16 | FUSE - 170 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 15 | CBP22 (GN-OG) | 22 | FUSE - 170 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | CE302 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | BU5T-14474-UA | ||||
| 21 | CLF02 (GY-BN) | 22 | CTRL MOD. - BEAM HIGH LEFT | BU5T-14474-UA | ||||
| 22 | CLN72 (GY) | 22 | CTRL MOD. - ENGINE COMPARTMENT LAMP | BU5T-14474-UA | ||||
| 23 | CDC12 (YE) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | BU5T-14474-UA | ||||
| 24 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | BU5T-14474-UA | ||||
| 25 | CDC54 (WH-GN) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | BU5T-14474-UA | ||||
| 26 | * | * | Not Used | N/A | ||||
| 27 | CCB61 (GY-OG) | 22 | CTRL MOD. - BRAKE ON/OFF (BOO) SWITCH | BU5T-14474-UA | ||||
| 28 | CCB61 (GY-OG) | 22 | CTRL MOD. - BRAKE ON/OFF (BOO) SWITCH | BU5T-14474-UA | ||||
| 29 | CBBB4 (VT-BN) | 16 | FUSE - 114 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 29 | CYE11 (GY-YE) | 16 | CTRL MOD. - TRACTION BATTERY CONTROL # FRONT EVAPORATOR SHUT OFF | 7C3T-14474-DA | ||||
| 30 | CEC07 (BN) | 8 | RELAY - ENGINE COOLING FAN HIGH SPEED | DU5T-14474-UBB|CU5T-14474-RA | ||||
| 30 | CHP02 (WH-OG) | 12 | RELAY - PTC HEATER BANK 1 | DU5T-14474-UBB|CU5T-14474-RA | ||||
| 31 | * | * | Not Used | N/A | ||||
| 32 | * | * | Not Used | N/A | ||||
| 33 | * | * | Not Used | N/A | ||||
| 34 | CRH04 (VT-GN) | 22 | CTRL MOD. - RELAY HORN | BU5T-14474-UA | ||||
| 35 | CYC03 (BN-GN) | 22 | CTRL MOD. - CONTACTOR HIGH VOLTAGE BATTERY ENABLE (CONT_PWR_EN) | BU5T-14474-UA | ||||
| 36 | CAT17 (BN) | 22 | RELAY - TRAILER TOW PARK LAMPS | BU5T-14474-UA | ||||
| 37 | CH123 (VT-GN) | 22 | CTRL MOD. - BLOWER MOTOR RELAY | BU5T-14474-UA | ||||
| 38 | CE513 (VT-GN) | 22 | CONTROLLER - GLOW PLUG | BU5T-14474-UA | ||||
| 38 | CE322 (WH-BU) | 20 | CTRL MOD. - POWERTRAIN # POWER SUSTAIN RELAY (PSR) | BU5T-14474-UA | ||||
| 39 | * | * | Not Used | N/A | ||||
| 40 | * | * | Not Used | N/A | ||||
| 41 | * | * | Not Used | N/A | ||||
| 42 | * | * | Not Used | N/A | ||||
| 43 | CRH01 (YE-RD) | 16 | RELAY - HORN | F8VB-14474-BA | ||||
| 44 | * | * | Not Used | N/A | ||||
| 45 | SBBE6 (YE-RD) | 18 | FUSE - 146 OR CIRCUIT BREAKER | BU5T-14474-BAA | ||||
| 46 | SBB64 (VT-RD) | 16 | FUSE - 64 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 47 | SBB82 (YE-RD) | 16 | FUSE - 82 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 48 | CE609 (WH-OG) | 14 | RELAY - GLOW PLUGS | F8VB-14474-AA | ||||
| 49 | CBB67 (GN-BN) | 16 | FUSE - 67 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 50 | CPSC8 (GN-OG) | 16 | RELAY - SEAT MULTICONTOUR | F8VB-14474-BA | ||||
| 51 | * | * | Not Used | N/A | ||||
| 52 | * | * | Not Used | N/A | ||||
| 53 | SBBF9 (WH-RD) | 22 | FUSE - 159 OR CIRCUIT BREAKER | XF2T-14474-CA | ||||
| 54 | CBB95 (BN-WH) | 20 | FUSE - 95 OR CIRCUIT BREAKER | BU5T-14474-BAA | ||||
| 55 | CBB98 (GY-OG) | 22 | FUSE - 98 OR CIRCUIT BREAKER | XF2T-14474-CA | ||||
| 56 | CAT11 (BN-WH) | 14 | CTRL MOD. - TRAILER TOW # PARK LAMPS | F8VB-14474-AA | ||||
| 57 | CH402 (YE-GN) | 10 | RELAY - FRONT BLOWER | DU5T-14474-UBB | ||||
| 58 | SBB42 (YE-RD) | 12 | FUSE - 42 OR CIRCUIT BREAKER | 7L7T-14474-EA | ||||
| 59 | SBB38 (BN-RD) | 12 | FUSE - 38 OR CIRCUIT BREAKER | CU5T-14474-RA | ||||
| 60 | SB210 (YE-RD) | 12 | FUSE - 210 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
