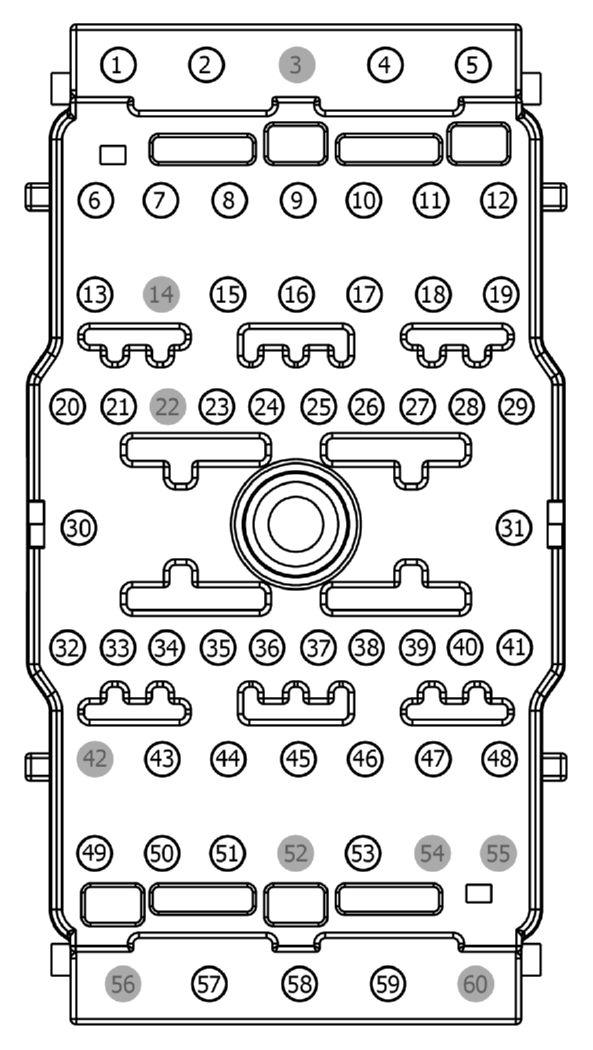

Connector End View (C1035B) - BATTERY JUNCTION BOX [BCMC]
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1035B | BATTERY JUNCTION BOX [BCMC] | BK | 12A581 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-BAA | Not Available | |
| F8VB-14474-AA | EU2Z-14474-AB | 2.80 |
| F8VB-14474-BA | EU2Z-14474-AB | 2.80 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| 7L7T-14474-EA | EU2Z-14474-AB | 2.80 |
| XF2T-14474-CA | EU2Z-14474-AB | 2.80 |
| XF2T-14474-BA | EU2Z-14474-AB | 2.80 |
| DU5T-14474-UBB | KU2Z-14474-DA | 6.30 |
| CU5T-14474-RA | KU2Z-14474-DA | 6.30 |
| DU5T-14474-RBB | KU2Z-14474-DA | 6.30 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBBC1 (BU) | 12 | FUSE - 121 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 2 | CBK01 (BU) | 10 | FUSE - 4 OR CIRCUIT BREAKER | DU5T-14474-UBB | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | SBB30 (RD) | 14 | FUSE - 30 OR CIRCUIT BREAKER | DU5T-14474-RBB | ||||
| 5 | CBB19 (BN-WH) | 18 | FUSE - 19 / 48 OR CIRCUIT BREAKER | BU5T-14474-BAA | ||||
| 6 | CBB22 (GN-OG) | 22 | FUSE - 22 OR CIRCUIT BREAKER | XF2T-14474-CA | ||||
| 7 | CBB23 (BN-YE) | 22 | FUSE - 23 OR CIRCUIT BREAKER | XF2T-14474-CA | ||||
| 8 | CBB24 (VT-GN) | 22 | FUSE - 24 OR CIRCUIT BREAKER | XF2T-14474-CA|BU5T-14474-BAA | ||||
| 8 | CBB24 (VT-OG) | 20 | FUSE - 24 OR CIRCUIT BREAKER | XF2T-14474-CA|BU5T-14474-BAA | ||||
| 9 | CBB25 (WH-BU) | 22 | FUSE - 25 OR CIRCUIT BREAKER | XF2T-14474-CA | ||||
| 10 | CBB21 (BK) | 22 | FUSE - 21 OR CIRCUIT BREAKER | XF2T-14474-CA | ||||
| 11 | CAC05 (GN-BU) | 16 | RELAY - UPFITTER #1 | F8VB-14474-BA | ||||
| 12 | CPW67 (BN) | 14 | CTRL MOD. - WINDOW MOTOR REAR (BACKLIGHT) # UP | F8VB-14474-AA | ||||
| 13 | CRW03 (VT-WH) | 12 | RELAY - FRONT WIPER | F8VB-14474-AA | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | SBB91 (BU-RD) | 16 | FUSE - 91 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 16 | CAC06 (GN-BN) | 16 | RELAY - UPFITTER #2 | F8VB-14474-BA | ||||
| 17 | SBB37 (GY-RD) | 10 | FUSE - 37 OR CIRCUIT BREAKER | XF2T-14474-BA | ||||
| 18 | CPD03 (WH) | 18 | RELAY - SNOW PLOW | BU5T-14474-BAA | ||||
| 19 | CPW68 (VT-OG) | 14 | CTRL MOD. - WINDOW MOTOR REAR (BACKLIGHT) # DOWN | F8VB-14474-AA | ||||
| 20 | CBBC4 (VT-RD) | 22 | FUSE - 124 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 21 | CDC64 (WH-BU) | 22 | RELAY - RUN; ACCESSORY | BU5T-14474-UA | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | RE226 (GN-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) - | BU5T-14474-UA | ||||
| 24 | CE226 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | BU5T-14474-UA | ||||
| 25 | CDC55 (BN-VT) | 22 | RELAY - RUN; START | BU5T-14474-UA | ||||
| 26 | CDC65 (GN-BU) | 18 | RELAY - LOAD MANAGEMENT (LOAD SHED) | 7C3T-14474-DA | ||||
| 27 | CPW59 (VT-BN) | 22 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # UP OR RIGHT | BU5T-14474-UA | ||||
| 28 | CPW58 (YE-GN) | 22 | SWITCH - POWER WINDOW REAR (BACKLIGHT) # DOWN OR LEFT | BU5T-14474-UA | ||||
| 29 | CH302 (WH-BN) | 22 | CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) | BU5T-14474-UA | ||||
| 30 | CEC05 (VT-GY) | 8 | RELAY - ENGINE COOLING FAN | DU5T-14474-UBB|CU5T-14474-RA | ||||
| 30 | CHP06 (WH-GN) | 12 | RELAY - PTC HEATER BANK 2 | DU5T-14474-UBB|CU5T-14474-RA | ||||
| 31 | CBB50 (YE-OG) | 12 | FUSE - 50 OR CIRCUIT BREAKER | CU5T-14474-RA | ||||
| 32 | CLF03 (VT-OG) | 22 | CTRL MOD. - BEAM HIGH RIGHT | BU5T-14474-UA | ||||
| 33 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | BU5T-14474-UA | ||||
| 34 | CBB33 (WH-BN) | 16 | FUSE - 33 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 34 | CAC03 (WH-VT) | 22 | SWITCH - UPFITTER #3 | 7C3T-14474-DA | ||||
| 35 | CAC02 (GY-BN) | 22 | SWITCH - UPFITTER #2 | BU5T-14474-UA | ||||
| 36 | CBB17 (BN-GN) | 22 | FUSE - 139 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 37 | CPL10 (GN-WH) | 22 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE | BU5T-14474-UA | ||||
| 38 | CLS18 (GY-BN) | 22 | CTRL MOD. - STOP/TURN LEFT (INBOARD) | BU5T-14474-UA | ||||
| 39 | CAC01 (GN-BU) | 22 | SWITCH - UPFITTER #1 | BU5T-14474-UA | ||||
| 40 | CAC04 (WH-BU) | 22 | SWITCH - UPFITTER #4 | BU5T-14474-UA | ||||
| 41 | SBB05 (GY-RD) | 20 | FUSE - 5 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 42 | * | * | Not Used | N/A | ||||
| 43 | CBBA1 (BU-GY) | 16 | FUSE - 101 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 44 | CBK04 (VT-RD) | 16 | FUSE - 9 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 45 | CBK02 (GN-WH) | 14 | FUSE - 7 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 46 | CBB06 (WH-RD) | 14 | FUSE - 6 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 47 | CBK03 (GY-VT) | 16 | FUSE - 8 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 48 | CBK05 (YE) | 16 | FUSE - 10 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 49 | CBB32 (GN-VT) | 16 | FUSE - 32 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 50 | CBB33 (WH-BN) | 16 | FUSE - 33 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 51 | SBBA7 (BU-RD) | 12 | FUSE - 107 OR CIRCUIT BREAKER | 7L7T-14474-EA | ||||
| 52 | * | * | Not Used | N/A | ||||
| 53 | SBB31 (WH-RD) | 16 | FUSE - 31 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 54 | * | * | Not Used | N/A | ||||
| 55 | * | * | Not Used | N/A | ||||
| 56 | * | * | Not Used | N/A | ||||
| 57 | SBB01 (RD) | 12 | FUSE - 1 OR CIRCUIT BREAKER | CU5T-14474-RA | ||||
| 58 | CBB34 (VT-BN) | 16 | FUSE - 34 OR CIRCUIT BREAKER | F8VB-14474-BA | ||||
| 59 | SBB03 (BU-RD) | 12 | FUSE - 3 OR CIRCUIT BREAKER | CU5T-14474-RA | ||||
| 60 | * | * | Not Used | N/A | ||||
