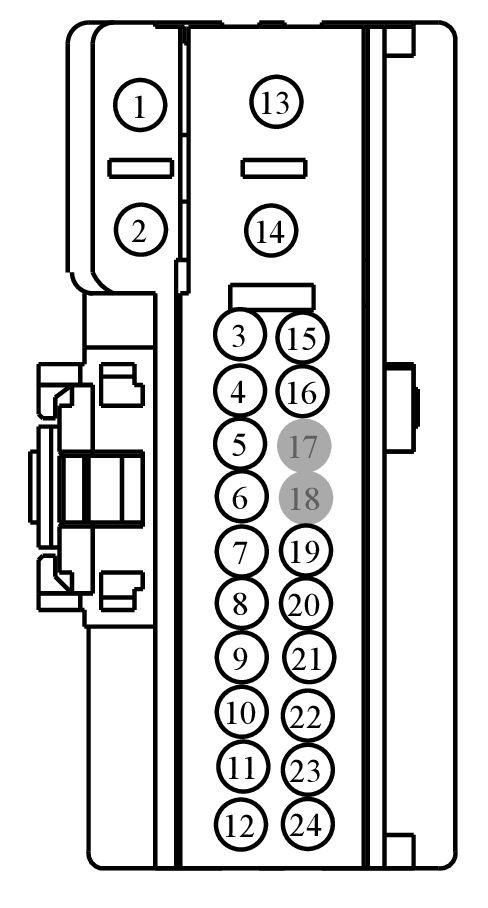

Connector End View (C341D) - DRIVER FRONT SEAT MODULE (DSM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C341D | DRIVER FRONT SEAT MODULE (DSM) | BK | 14D231 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB66 (GN-RD) | 14 | FUSE - 38 OR CIRCUIT BREAKER | N/A | ||||
| 2 | SBB66 (GN-RD) | 14 | FUSE - 38 OR CIRCUIT BREAKER | N/A | ||||
| 3 | VHS18 (BN-GN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION BLOWER SPEED CONTROL | N/A | ||||
| 4 | VHS16 (BU-GN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER BACK BLOWER SPEED CONTROL | N/A | ||||
| 5 | VHS23 (BN-BU) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION BLOWER SPEED CONTROL | N/A | ||||
| 6 | VHS21 (BU-WH) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER BACK BLOWER SPEED CONTROL | N/A | ||||
| 7 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | N/A | ||||
| 8 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | N/A | ||||
| 9 | CPS26 (YE-BU) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | N/A | ||||
| 10 | CPS27 (BU-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | N/A | ||||
| 11 | CPS23 (GN-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FORWARD | N/A | ||||
| 12 | CPS28 (GN) | 20 | SWITCH - SEAT ADJUST. DRIVER REARWARD | N/A | ||||
| 13 | CPR41 (BU-WH) | 16 | CTRL MOD. - POWER RUNNING BOARDS # DRIVER DEPLOY | N/A | ||||
| 14 | CPR42 (WH) | 16 | CTRL MOD. - POWER RUNNING BOARDS # DRIVER STOW | N/A | ||||
| 15 | VHS26 (VT) | 20 | SENSOR - CUSHION TEMP. DRIVER | N/A | ||||
| 16 | VHS27 (WH-OG) | 20 | SENSOR - CUSHION TEMP. PASSENGER | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | RHS26 (VT-GY) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR CUSHION TEMP. | N/A | ||||
| 20 | RHS27 (BN-VT) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR CUSHION TEMP. | N/A | ||||
| 21 | CPS29 (WH-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE FORWARD | N/A | ||||
| 22 | CPS30 (VT-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD | N/A | ||||
| 23 | CPS25 (WH-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) UP | N/A | ||||
| 24 | CPS24 (GY) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) DOWN | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1608
Service Part Number:
KU2Z-14S411-UA
Gauge:
14 20
Pin material:
Tin (Greased) & Silver
Cavities:
24
Vehicle Uses:
- Module - Driver Door
- Module - Passenger Door
