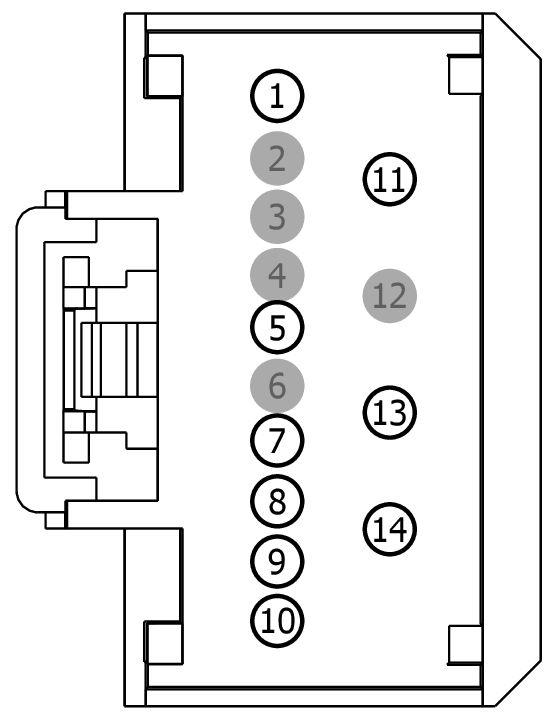

Connector End View (C341C) - DRIVER FRONT SEAT MODULE (DSM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C341C | DRIVER FRONT SEAT MODULE (DSM) | BK | 14D231 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPP02 (BN) | 18 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL REARWARD | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CPP01 (WH-OG) | 18 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL FORWARD | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CHS08 (BN-YE) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER FAN + | N/A | ||||
| 8 | CHS03 (GN-BN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN + | N/A | ||||
| 9 | RHS03 (GY-OG) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN - | N/A | ||||
| 10 | RHS08 (VT-WH) | 20 | CTRL MOD. - HOT/COLD SEAT # PASSENGER FAN - | N/A | ||||
| 11 | CHS02 (YE-BU) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER + | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | GD904 (BK-BU) | 14 | GROUND - SEAT | N/A | ||||
| 14 | GD904 (BK-BU) | 14 | GROUND - SEAT | N/A | ||||
