Connector End View (C315) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C315 | INLINE | BK | 14D23114A005 | Not Available | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.50 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.80 |

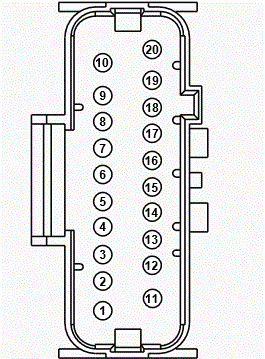

MALE
Harness
14D231
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPR53 (GN-BN) | 20 | N/A | |||
| 2 | CPR54 (BU-BN) | 20 | N/A | |||
| 3 | LPS78 (BN-YE) | 20 | N/A | |||
| 4 | CPR44 (BN-WH) | 16 | N/A | |||
| 5 | CPR45 (VT-GY) | 16 | N/A | |||
| 6 | VPP08 (WH) | 20 | N/A | |||
| 7 | CPP01 (WH-OG) | 18 | N/A | |||
| 8 | CPP23 (VT-GY) | 18 | N/A | |||
| 9 | CPP03 (GN-VT) | 18 | N/A | |||
| 10 | CPP22 (GY-BN) | 18 | N/A | |||
| 11 | CPP04 (GY) | 18 | N/A | |||
| 12 | CPP02 (BN) | 18 | N/A | |||
| 13 | CPP09 (VT-OG) | 20 | N/A | |||
| 14 | CPP10 (BN-BU) | 20 | N/A | |||
| 15 | VPP17 (VT-BN) | 20 | N/A | |||
| 16 | RPS12 (YE-VT) | 20 | N/A | |||
| 17 | RPS78 (VT-GN) | 20 | N/A | |||
| 18 | VPP16 (BU-BN) | 20 | N/A | |||
| 19 | VPR43 (GY-BU) | 20 | N/A | |||
| 20 | VPR46 (GY-OG) | 20 | N/A | |||

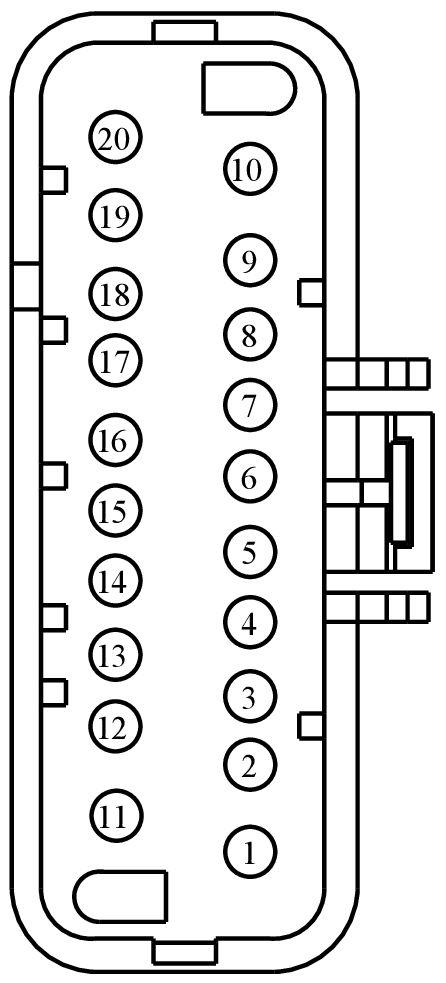

FEMALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPR53 (BU-WH) | 22 | BU5T-14474-UA | |||
| 2 | CPR54 (BU-BN) | 22 | BU5T-14474-UA | |||
| 3 | LPS78 (BN-YE) | 16 | 7C3T-14474-DA | |||
| 4 | CPR44 (BN-WH) | 16 | 7C3T-14474-DA | |||
| 5 | CPR45 (VT-GY) | 16 | 7C3T-14474-DA | |||
| 6 | VPP08 (WH) | 20 | BU5T-14474-UA | |||
| 7 | CPP01 (WH-OG) | 20 | BU5T-14474-UA | |||
| 8 | CPP23 (VT-GY) | 20 | BU5T-14474-UA | |||
| 9 | CPP03 (GN-VT) | 20 | BU5T-14474-UA | |||
| 10 | CPP22 (GY-BN) | 20 | 3M5T-14474-HAA | |||
| 11 | CPP04 (GY) | 20 | 3M5T-14474-HAA | |||
| 12 | CPP02 (BN) | 20 | BU5T-14474-UA | |||
| 13 | CPP09 (VT) | 20 | BU5T-14474-UA | |||
| 14 | CPP10 (BN-BU) | 20 | BU5T-14474-UA | |||
| 15 | VPP17 (VT-BN) | 20 | BU5T-14474-UA | |||
| 16 | RPP06 (GN) | 20 | BU5T-14474-UA | |||
| 17 | RPS78 (BU-GN) | 16 | 7C3T-14474-DA | |||
| 18 | VPP16 (BU-BN) | 20 | BU5T-14474-UA | |||
| 19 | VPR43 (GY-BU) | 22 | BU5T-14474-UA | |||
| 20 | VPR46 (GY-OG) | 22 | BU5T-14474-UA | |||
