Connector End View (C312) - INLINE
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C312 | INLINE | BK | 14A00514D230 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| CU5T-14421-BA | EU2Z-14421-CA | 1.50 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.50 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.80 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.50 |

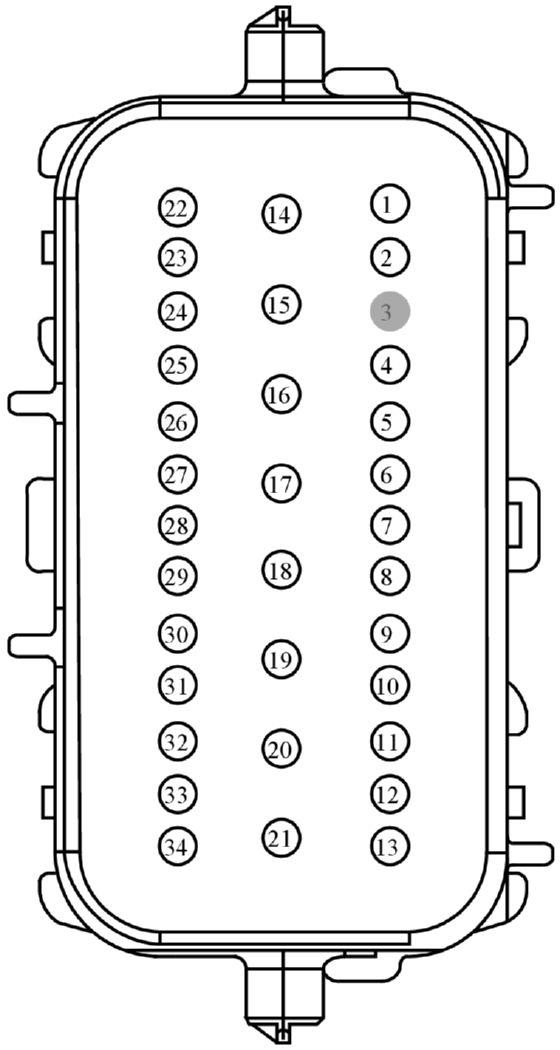

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CR106 (VT-GY) | 20 | CU5T-14421-BA | |||
| 2 | RR106 (YE-OG) | 20 | CU5T-14421-BA | |||
| 3 | * | * | N/A | |||
| 4 | VDB06 (GY-OG) | 20 | *BU5T-14421-HA | |||
| 5 | VDB07 (VT-OG) | 20 | *BU5T-14421-HA | |||
| 6 | VDB25 (GN-OG) | 20 | *BU5T-14421-HA | |||
| 7 | VDB26 (GY-BU) | 20 | *BU5T-14421-HA | |||
| 8 | VDN13 (BN) | 20 | *BU5T-14421-HA | |||
| 9 | GD238 (BK-WH) | 20 | *BU5T-14421-HA | |||
| 10 | CR203 (GY-VT) | 20 | *BU5T-14421-HA | |||
| 11 | VMEB6 (VT-BN) | 20 | *BU5T-14421-HA | |||
| 12 | RMEB6 (YE-VT) | 20 | *BU5T-14421-HA | |||
| 13 | CPSC8 (GN-OG) | 16 | 2L1T-14421-CA | |||
| 14 | CHS07 (GY-BU) | 16 | 8U5T-14421-DA | |||
| 15 | RHS07 (BU) | 16 | 8U5T-14421-DA | |||
| 16 | GD238 (BK-WH) | 16 | 8U5T-14421-DA | |||
| 17 | GD238 (BK-WH) | 16 | 8U5T-14421-DA | |||
| 18 | RPS78 (BU-GN) | 16 | 8U5T-14421-DA | |||
| 19 | LPS78 (BN-YE) | 16 | 8U5T-14421-DA | |||
| 20 | VPS86 (VT-GN) | 16 | 8U5T-14421-DA | |||
| 21 | SBB31 (WH-RD) | 16 | 8U5T-14421-DA | |||
| 22 | CHS08 (BN-YE) | 20 | *BU5T-14421-HA | |||
| 23 | RHS08 (VT-WH) | 20 | *BU5T-14421-HA | |||
| 24 | VHS27 (WH-OG) | 20 | *BU5T-14421-HA | |||
| 25 | RHS27 (BU-WH) | 20 | *BU5T-14421-HA | |||
| 26 | VHS93 (WH-BN) | 20 | *BU5T-14421-HA | |||
| 27 | VHS23 (BN-BU) | 20 | *BU5T-14421-HA | |||
| 28 | VMEB7 (VT-BN) | 20 | *BU5T-14421-HA | |||
| 29 | RMEB7 (YE-VT) | 20 | *BU5T-14421-HA | |||
| 30 | RH111 (GY-BU) | 22 | BU5T-14421-HA | |||
| 31 | RHS10 (BU-OG) | 20 | *BU5T-14421-HA | |||
| 32 | CBX07 (GN-RD) | 20 | *BU5T-14421-HA | |||
| 33 | CHS88 (BN-GN) | 20 | *BU5T-14421-HA | |||
| 34 | CR195 (YE-BU) | 20 | *BU5T-14421-HA | |||

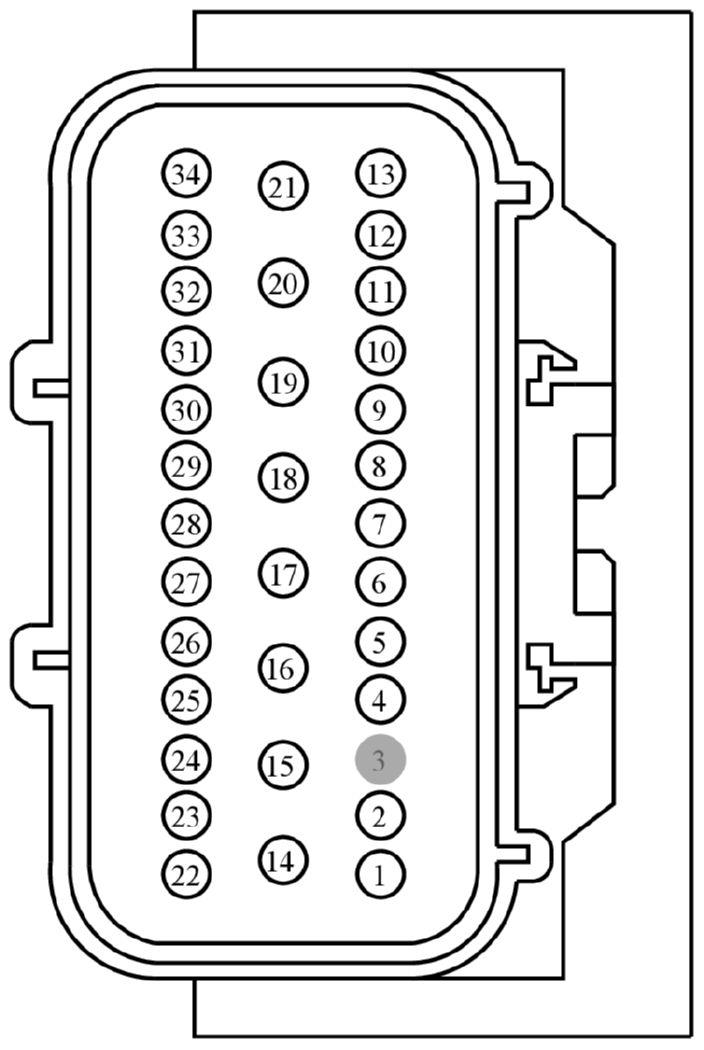

FEMALE
Harness
14D230
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CR106 (VT-GY) | 20 | N/A | |||
| 2 | RR106 (YE-OG) | 20 | N/A | |||
| 3 | * | * | N/A | |||
| 4 | VDB06 (GY-OG) | 20 | N/A | |||
| 5 | VDB07 (VT-OG) | 20 | N/A | |||
| 6 | VDB25 (GN-OG) | 20 | N/A | |||
| 7 | VDB26 (GY-BU) | 20 | N/A | |||
| 8 | VDN15 (BU-GY) | 20 | N/A | |||
| 9 | GD908 (BK) | 20 | N/A | |||
| 10 | CR201 (GN-BU) | 20 | N/A | |||
| 11 | VMEB6 (GN-OG) | 20 | N/A | |||
| 12 | RMEB6 (GY-OG) | 20 | N/A | |||
| 13 | SBX06 (GY-RD) | 20 | N/A | |||
| 14 | CHS07 (GY-BU) | 16 | N/A | |||
| 15 | RHS07 (BU) | 16 | N/A | |||
| 16 | GD904 (BK-BU) | 14 | N/A | |||
| 17 | GD901 (BK) | 16 | N/A | |||
| 18 | RPS78 (BU-GN) | 16 | N/A | |||
| 19 | LPS78 (BN-YE) | 16 | N/A | |||
| 20 | VPS86 (VT-GN) | 16 | N/A | |||
| 21 | CBX05 (VT-RD) | 14 | N/A | |||
| 22 | CHS08 (BN-YE) | 20 | N/A | |||
| 23 | RHS08 (VT-WH) | 20 | N/A | |||
| 24 | VHS27 (WH-OG) | 20 | N/A | |||
| 25 | RHS27 (BN-VT) | 20 | N/A | |||
| 26 | VHS21 (BU-WH) | 20 | N/A | |||
| 27 | VHS23 (BN-BU) | 20 | N/A | |||
| 28 | VMEB7 (VT-OG) | 20 | N/A | |||
| 29 | RMEB7 (YE-OG) | 20 | N/A | |||
| 30 | RHS05 (YE-VT) | 20 | N/A | |||
| 31 | VHS26 (VT) | 20 | N/A | |||
| 32 | CBX07 (GN-RD) | 20 | N/A | |||
| 33 | CHS02 (YE-BU) | 16 | N/A | |||
| 34 | CBX02 (BN-RD) | 20 | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1606
Service Part Number:
KU2Z-14S411-SA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1607
Service Part Number:
KU2Z-14S411-TA
Gauge:
14 16
Pin material:
Tin (Greased) & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
