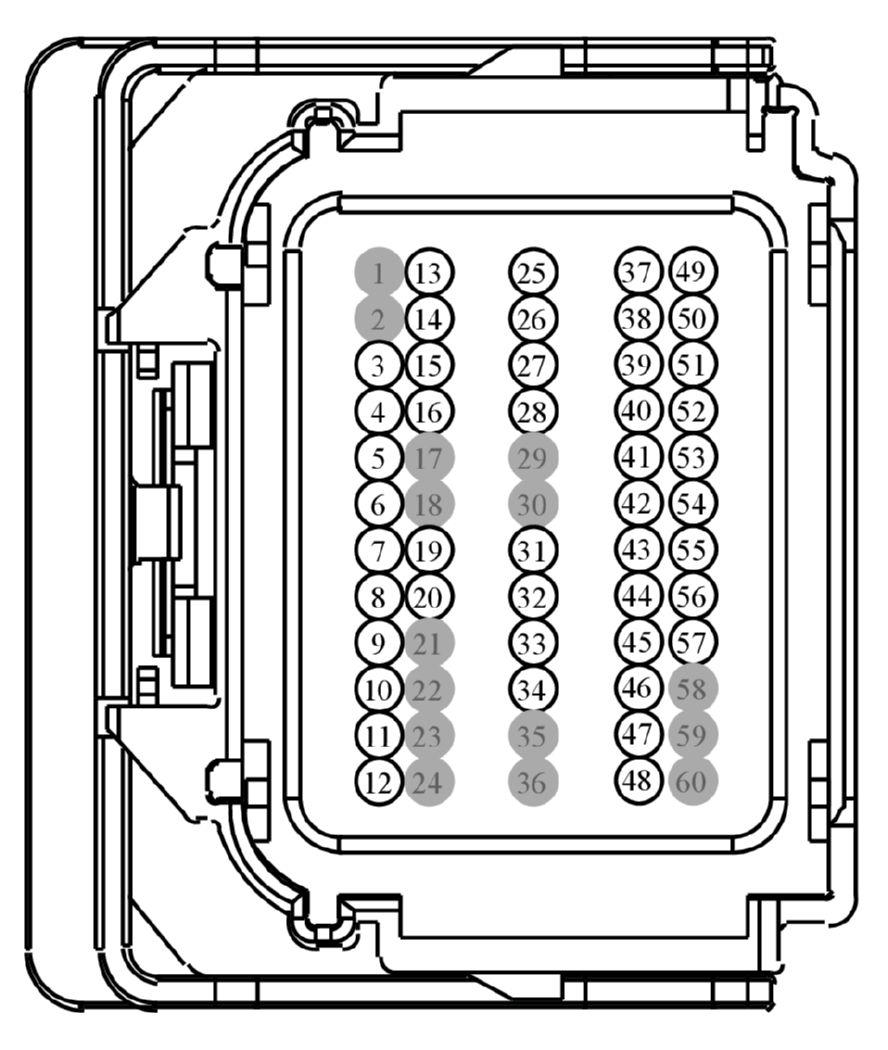

Connector End View (C310B) - RESTRAINTS CONTROL MODULE (RCM)
WARNING: This page is about a different car, the 2021 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C310B | RESTRAINTS CONTROL MODULE (RCM) | BK | 14A005 | part# N/A | Not Available |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-EAB | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | RR122 (BN) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT PASSENGER OUTBOARD - | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 4 | CR122 (WH-OG) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT PASSENGER OUTBOARD + | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 5 | CR176 (WH-BN) | 20 | CTRL MOD. - BELT LOAD LIMITER PASSENGER + | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 6 | RR176 (BN) | 20 | CTRL MOD. - BELT LOAD LIMITER PASSENGER - | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 7 | RR146 (BU-BN) | 20 | CTRL MOD. - SEAT BELT SHOULDER ADAPTIVE LOAD LIMITING DRIVER - | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 8 | CR146 (GN-VT) | 20 | CTRL MOD. - SEAT BELT SHOULDER ADAPTIVE LOAD LIMITING DRIVER + | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 8 | CR146 (GY-VT) | 20 | CTRL MOD. - SEAT BELT SHOULDER ADAPTIVE LOAD LIMITING DRIVER + | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 9 | CR120 (BU-OG) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT DRIVER SIDE + | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 10 | RR120 (BN-GN) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT DRIVER SIDE - | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 11 | VAT41 (VT-BN) | 22 | CTRL MOD. - YAW RATE + | DU5T-14474-EAB | ||||
| 12 | RAT41 (WH-BU) | 22 | CTRL MOD. - YAW RATE - | DU5T-14474-EAB | ||||
| 13 | CR109 (BN-BU) | 20 | CTRL MOD. - INFLATABLE CURTAIN DRIVER SIDE + | 8U5T-14474-BB | ||||
| 14 | RR109 (BU-GN) | 20 | CTRL MOD. - INFLATABLE CURTAIN DRIVER SIDE - | 8U5T-14474-BB | ||||
| 15 | RR111 (YE-VT) | 20 | CTRL MOD. - INFLATABLE CURTAIN PASSENGER SIDE - | 8U5T-14474-BB | ||||
| 16 | CR111 (BN-WH) | 20 | CTRL MOD. - INFLATABLE CURTAIN PASSENGER SIDE + | 8U5T-14474-BB | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | RR125 (GN) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER ROW 2 PASSENGER SIDE OUTBOARD - | 8U5T-14474-BB | ||||
| 20 | CR125 (BU-BN) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER ROW 2 PASSENGER SIDE OUTBOARD + | 8U5T-14474-BB | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | * | * | Not Used | N/A | ||||
| 25 | CR123 (GN-VT) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER ROW 2 DRIVER SIDE + | 8U5T-14474-BB | ||||
| 26 | RR123 (GY) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER ROW 2 DRIVER SIDE - | 8U5T-14474-BB | ||||
| 27 | CR202 (BN-GN) | 22 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) FRONT MIDDLE | DU5T-14474-EAB | ||||
| 28 | CR205 (WH-OG) | 22 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 2 MIDDLE | DU5T-14474-EAB | ||||
| 29 | * | * | Not Used | N/A | ||||
| 30 | * | * | Not Used | N/A | ||||
| 31 | VR220 (YE-OG) | 20 | SENSOR - SIDE IMPACT ROW 2 PASSENGER SIDE | 8U5T-14474-BB | ||||
| 32 | RR134 (BU-WH) | 20 | CTRL MOD. - SENSOR SIDE IMPACT ROW 2 PASSENGER SIDE - | 8U5T-14474-BB | ||||
| 33 | RR133 (VT-GY) | 20 | CTRL MOD. - SENSOR SIDE IMPACT ROW 2 DRIVER SIDE - | 8U5T-14474-BB | ||||
| 34 | VR219 (GY-YE) | 20 | SENSOR - SIDE IMPACT ROW 2 DRIVER SIDE | 8U5T-14474-BB | ||||
| 35 | * | * | Not Used | N/A | ||||
| 36 | * | * | Not Used | N/A | ||||
| 37 | CR106 (VT-GY) | 20 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED FRONT PASSENGER OUTBOARD + | 8U5T-14474-BB | ||||
| 38 | RR106 (YE-OG) | 20 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED FRONT PASSENGER OUTBOARD - | 8U5T-14474-BB | ||||
| 39 | RR105 (GY-YE) | 20 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED FRONT DRIVER SIDE - | 8U5T-14474-BB | ||||
| 40 | CR105 (GN-BU) | 20 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED FRONT DRIVER SIDE + | 8U5T-14474-BB | ||||
| 41 | VR215 (YE) | 20 | SENSOR - SEAT TRACK POSITION DRIVER | 8U5T-14474-BB | ||||
| 42 | CR167 (YE-VT) | 22 | CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) | DU5T-14474-EAB | ||||
| 43 | VR236 (BU-OG) | 22 | SENSOR - SIDE IMPACT PRESSURE FRONT DRIVER SIDE | DU5T-14474-EAB | ||||
| 44 | RR174 (WH-OG) | 22 | CTRL MOD. - SENSOR SIDE IMPACT PRESSURE FRONT DRIVER SIDE - | DU5T-14474-EAB | ||||
| 45 | RR175 (YE-OG) | 22 | CTRL MOD. - SENSOR SIDE IMPACT PRESSURE FRONT PASSENGER SIDE - | DU5T-14474-EAB | ||||
| 46 | VR237 (BN-WH) | 22 | SENSOR - SIDE IMPACT PRESSURE FRONT PASSENGER SIDE | DU5T-14474-EAB | ||||
| 47 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | DU5T-14474-EAB | ||||
| 48 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | DU5T-14474-EAB | ||||
| 49 | CR179 (BU) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER RETRACTOR FRONT PASSENGER OUTBOARD + | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 50 | RR179 (GY-BU) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER RETRACTOR FRONT PASSENGER OUTBOARD - | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 51 | RR188 (WH-VT) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER RETRACTOR FRONT DRIVER OUTBOARD - | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 52 | CR188 (VT-GN) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER RETRACTOR FRONT DRIVER OUTBOARD + | 8U5T-14474-BB|8U5T-14474-BB | ||||
| 53 | RR172 (GN-VT) | 22 | CTRL MOD. - COMMON RETURN FOR RESTRAINTS SENSORS/SWITCHES | DU5T-14474-EAB | ||||
| 54 | CR201 (GN-BU) | 20 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) FRONT DRIVER SIDE | 8U5T-14474-BB | ||||
| 55 | CR203 (GY-VT) | 20 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) FRONT PASSENGER OUTBOARD | 8U5T-14474-BB | ||||
| 56 | CR206 (BN) | 22 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 2 PASSENGER SIDE OUTBOARD | DU5T-14474-EAB | ||||
| 57 | CR204 (BU-GN) | 22 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 2 DRIVER SIDE | DU5T-14474-EAB | ||||
| 58 | * | * | Not Used | N/A | ||||
| 59 | * | * | Not Used | N/A | ||||
| 60 | * | * | Not Used | N/A | ||||
